제품 상세 정보:
|
| 모델: | VE9 웜 기어 드라이브 | 특징: | 잠금형 기어 메커니즘 |
|---|---|---|---|
| 증명서: | ISO9001, CE | 보증: | 5~10년 |
| 재료: | 50Mn, 42CrMo | 애플리케이션: | 브라켓 트래킹 시스템 |
| 색: | 은 회색 | 정확성: | 0.15 급 |
| 강조하다: | VE9 웜 기어 다수 드라이브,웜 기어 다수 드라이브 IP66,웜 다수 드라이브 IP66 |
||

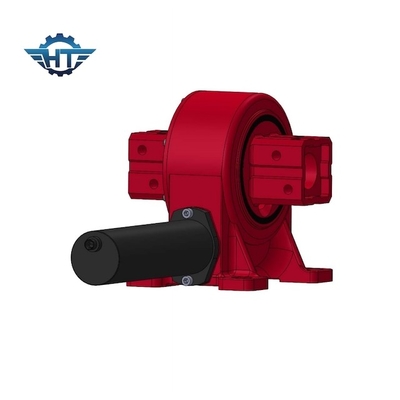

태양 전지판 장비 브라켓 트래킹 시스템을 요구하는 VE9 웜 기어 수직 다수 드라이브
웜 기어 셀프 록 다수 드라이브 제품 기술
슬유잉 드라이브는 구동 전원과 통합된 감소 전달 기구입니다. 그것은 웜 기어 메카니즘으로 특징을 이루고 따라서 세프 로킹입니다. 그것은 또한 주택 밖과 골자 봉합을 가지고 있고 따라서 보호 도가 IP66입니다. 슬유잉 드라이브의 회전은 함께 단일축에, 또는 다중 축에서 있을 수 있습니다. 그것 회전, 감속의와 욕심 부리 기능을 통합하는 다목적 감소 전달 기구가 단순 구조와 편리한 제품과 동시에 유지이고. 슬유잉 드라이브는 제한 없는 원주형 회전과 속도 감소를 실현할 수 있고, 더 큰 축방향 힘, 반경 방향 하중과 오버르턴링 힘에 견딜 수 있습니다. 그것은 고정밀도, 소형 구조와 큰 수용력의 장점을 즐깁니다. 그것은 설계되고, 30년 현장 수명을 위해 시험되고 사용됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
슬유잉 구동 어플리케이션은 보통 다음으로서 그러한 것에서 발견됩니다 : 풍력 발전용 터빈, 무거운 짐 운반트럭, 태양 추적자들, 차고 크레인, 유압식 장치, 크레인 조종 메커니즘, 자동화 시스템, 무거운 짐 조종자들, 편요와 피치 제어 테이블.
