제품 상세 정보:
|
| 재료: | 42CrMo, 쿼터 | 모델: | 이원축 3 인치 |
|---|---|---|---|
| 상표: | 주문 제작됩니다 | 듀티 싸이클: | 30년 |
| 애플리케이션: | 이중 축 태양 추적 시스템 | OEM 서비스: | 이용 가능합니다 |
| 기술 지원: | 24 하스 | 생산 소요 시간: | 3~45일 |
| 강조하다: | 드라이브를 비트는 엔벨로프 웜 기어,비틀리는 웜 기어는 3 인치를 운전합니다,태양추적 시스템을 요구하는 엔벨로프 슬유잉 드라이브 |
||

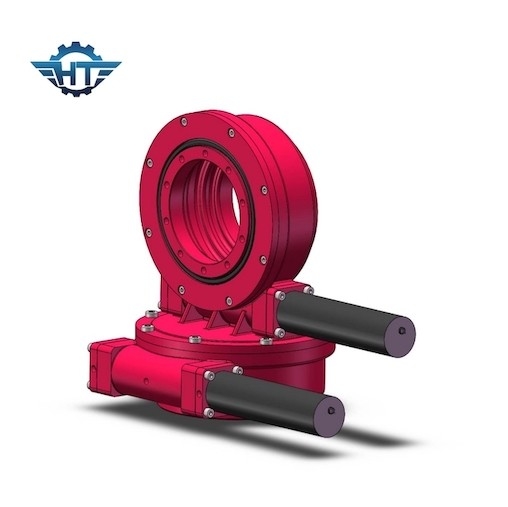

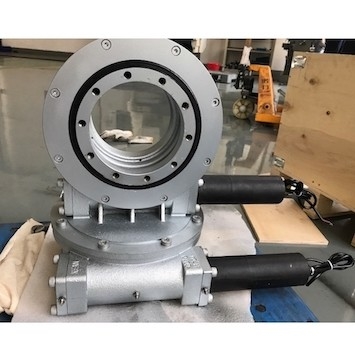

SDE1은 드라이브 트렌스미션 이원축 태양추적 시스템을 비트는 웜 기어를 쌌습니다
드라이브 기술을 비트는 엔벨로프 웜 기어
슬유잉 드라이브를 위해, 둘다 정규적이어서 만나는 것이 이원축, 단일축을 포함하는 모델들 60명 이상을 가지고 25 인치에 대한 3 인치로부터 이용가능한 10 다른 크기와 비스듬한 추적시스템, 평평한 한 개의 추적시스템, 듀안 주축 태양추적 시스템, CPV와 태양 화력 (CSP) 트랙킹 분야와 같은 PV 시스템에서 정확 트래킹 요구가 있습니다.
잠금 기제, 슬유잉 드라이브가 매우 중요 기능을 가지고 있습니다 즉, 잠금 기제, 터빈 웜의 감속 구조가 때 그것의 감소율이 어떤 비율에 도달하는 셀프-로킹 기능과 슬유잉 드라이브를 그것으로 만듭니다 거의 그것은 완전히 모터에 이동 메커니즘의 반대 영향을 보호하고, 심지어 완전히 전체 메커니즘의 운동을 잠글 수 있습니다.
드라이브 성능 매개 변수를 비트는 SDE 모델
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) |
토크를 기울이기 (kN.m) |
홀딩 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP |
일하는 테프 (C) |
자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 25 킬로그램 |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 34 킬로그램 |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 56 킬로그램 |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 92 킬로그램 |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 160 킬로그램 |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 224 킬로그램 |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 320 킬로그램 |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 492 킬로그램 |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 705 킬로그램 |
Ｑ＆Ａ
슬유잉 드라이브의 제대로된 크기를 선택하는 방법?
유일한 성능 부족 또는 성능 흑자 가 아니라으로부터 회피하기 위해 슬유잉 드라이브의 제대로된 크기를 선택하지 못하는 것 달성 비용 효율적이 솔루션에서 중요한 역할을 하는 것이 아닙니다.
적당한 슬루잉 드라이브를 선택하기 위해 우리에게 다음과 같은 정보를 주세요 :
1. 애플리케이션
2. 출력 요리사 모자는 요구했습니다. 당신이 저 데이터에 대한 분명한 아이디어를 가지지 않으면, 단지 우리에게 로드, 예를 들면, 무게의 패널과 우리의 슬유잉 드라이브 위의 거치용 선반을 말하세요.
3. 어느 것이 거기가 큰 바람이 올 때 우리가 권고한 드라이브가 최대 로드를 지닐 수 있는지 산정하는데 사용되 지난 10년간 당신의 지역에서의 로드 차원과 가장 큰 바람.
4. 출력 속도 어느 것이 우리가 적당한 모터를 당신에게 권고하는데 도움이 될 것을 당신이 요구했습니다.
5. 반발, IP 등급 요구 기타 등등과 같은 다른 정보
