제품 상세 정보:
|
| 전동기: | 예 | 모델: | VE7 수직 단일 |
|---|---|---|---|
| 기어 비율: | 57:1 | 토크를 기울이기: | 10kNm |
| 홀딩 토크: | 60 크킨텀 | 운송 방식: | 경편궤도에 의해, 공중, 바다는 급행열차를 탑니다 |
| 효율: | 40% | 표준 색: | 은 회색 |
| 강조하다: | 7 인치 수직 슬유잉 드라이브,셀프 록 수직 슬유잉 드라이브,단일축 태양 다수 드라이브 |
||

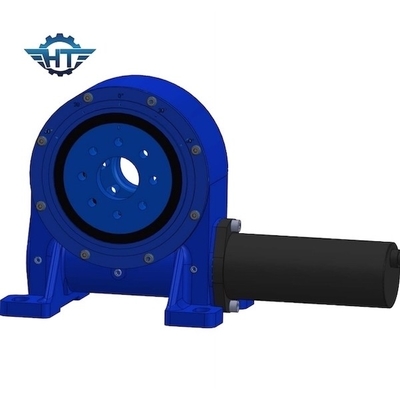

7 인치는 단일축 태양 추적자들을 위해 드라이브드 기어박스, 셀프 록 둘러싸인 집을 구불구불 나아갑니다
웜 드라이브드 기어박스 기술
광기전성 동력화차의 주요 부분으로서, 광기전성 추적 브라켓은 광기전성 동력화차의 주요 발전을 옮깁니다. 지지 베어링의 역할을 하는 광기전성 슬루잉 운전자 중에서 선택은 직접적으로 손상율, 조종 안전성과 태양광모듈의 건설 투자에 영향을 미칠 것입니다. 적당한 추적자를 선택하는 것 또한 프로젝트 비용을 줄일 뿐만 아니라, 많은 사후 관리 비용을 줄일 수 있습니다.
행투오의 슬유잉 드라이브는 태양 추적시스템의 안정성을 개선하기 위해 높은 백홀딩 토크와 슬유잉 드라이브를 만드는 좋은 인벨럽핑 웜과 기어 물림과 다중 치아 접촉을 특징으로 했습니다. 그것은 셀프-로킹, ±65를 회전시킬 수 있습니다 '. 만약 더 큰 범위가 필요했으면, 그것이 맞춤화될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
트랙킹 브라켓을 추적하는 경사진 단일축
채택된 기계적인 접속 로드 구조는 저비용과 높은 신뢰도를 가지고 있습니다. 그것은 중위도 지방에 특히 발전에 적합하고 발전 효율이 또한 평소보다 향상되고 개선 효율이 가장 적게 25% 또는 많있습니다.
