제품 상세 정보:
|
| 색상: | 필요에 따라 | 크기: | 3~25인치 |
|---|---|---|---|
| 적용: | PV 추적 시스템 | 전기 모터: | 네 |
| 밀폐형 하우징: | 네 | 모듈: | 웜기어 모듈 |
| 출력 속도: | 0~1 rpm | 운송 패키지: | 표준 수출 패키지 |
| 강조하다: | 태양 추적 시스템 수직 스윙 드라이브,24V 수직 스윙 드라이브,24V 모터와 함께 수직 스윙 드라이브 |
||

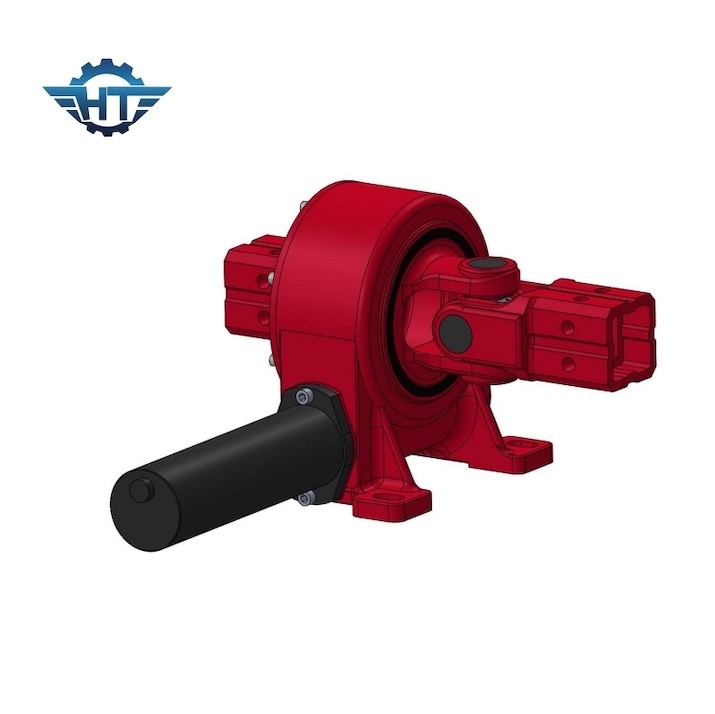

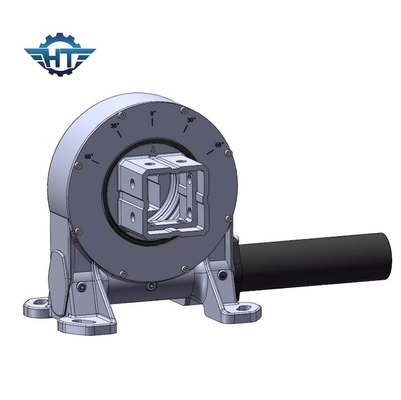

태양 추적 시스템용 24V 모터와 함께 VE9 수직 스윙 드라이브
기어 및 기어 스윙 기어박스 설명
스레잉 기어박스는 높은 부하를 처리하고 정확한 위치 및 무거운 용량 응용 프로그램에 견딜 수 있도록 설계되었습니다. 그들은 컴팩트 디자인, 높은 토크 용량,그리고 원활한 작동또한, 일부 회전 기어박스는 성능과 내구성을 향상시키기 위해 통합 브레이크 또는 캡슐 된 밀폐 시스템과 같은 추가 기능을 통합합니다.
수직 스윙 드라이브 성능 매개 변수
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 ((°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
특징
1±60° 회전, 시스템 안전성을 보장하기 위해 내부에 단단한 정지
2. 왼쪽 또는 오른쪽에서 운전 모터를 연결
3공장은 이미 공장 전에 생산자가 설정, 설치 때 조정 할 필요가 없습니다
4기름은 공장 전에 채웠어요
4설치가 간단하고 유지보수가 적다
5콤팩트한 디자인과 공간 절약
6- 기어 자체 잠금, 브레이크가 필요 없습니다
7. 쉽고 유창한 시작 및 중지 방법
8높은 기울기 토크, 수평 설치에 적합
신청서
워크 기어 스윙 기어박스는 정밀하고 제어 된 회전 움직임이 필요한 다양한 응용 분야에서 널리 사용됩니다. 워크 기어 스윙 기어박스의 몇 가지 일반적인 응용 프로그램은 다음과 같습니다:
건설 및 무거운 기계: 워크 기어 스윙 기어 박스는 크레인, 발굴기 및 공기 작업 플랫폼과 같은 건설 기계에서 일반적으로 사용됩니다.그들은 필요한 토크를 제공 하 고 부드러운 회전, 스윙, 그리고 장비를 확장.
태양광 추적 시스템: 태양광 발전소 및 태양광 추적 시스템에서, 벌레 기어 회전 기어 박스는 태양광 패널 또는 거울을 방향화하고 추적하여 태양 에너지 캡처를 극대화하는 데 사용됩니다.느리고 정확 한 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근 둥근.
