제품 상세 정보:
|
| 제품 이름: | 워크 기어 슬레드 드라이브 | 현장 수명: | 25~30년 |
|---|---|---|---|
| 적용: | 단일 태양 추적 | 반발: | ≤0.1' |
| 소재: | 금속 | 장착 위치: | 수평선상 / 수직 |
| 보호 그레이드: | IP66 | 작동 온도: | -20C~+80C |
| 강조하다: | ve7 모래시계 워크 기어 슬레드 드라이브,자기 잠금 워크 기어 슬레드 드라이브,태양열 추적 워크 스레드 드라이브 |
||

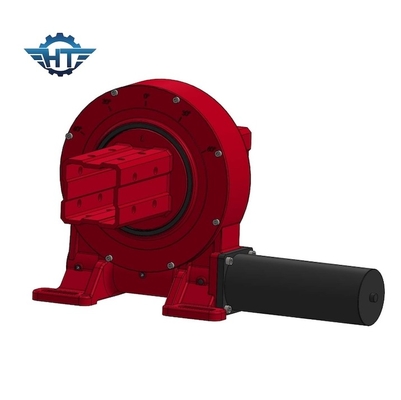

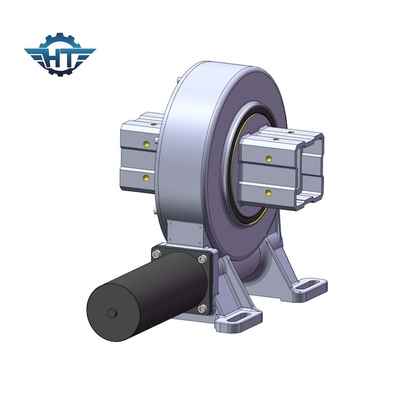

VE7 모래시계 포괄 워크 기어 스윙 드라이브 단일 태양 추적 시스템
모래시계 워크 기어 스윙 드라이브 설명
스윙링 드라이브 또는 스윙링 링 베어링으로도 알려진 스윙링 드라이브는 기계 응용 프로그램에서 회전 움직임을 제공하는 기어박스의 일종입니다.그들은 회전 고리 (큰 베어링) 와 드라이브 메커니즘으로 구성됩니다., 일반적으로 벌레 기어 또는 스퍼 기어 시스템.
중국 장저우에 위치한 Hangtuo Mechanical는 스레빙 드라이브의 설계, 개발 및 제조에 대한 풍부한 전문 지식을 보유하고 있습니다. 우리는 10 년 이상의 경험을 가지고 있습니다.우리 팀은 그 특정 영역에서 연구와 개발에 특화되어 있습니다우리의 경험은 태양광 시스템의 추적 기술, 기계 공학, 스윙 드라이브 기술 분야를 포함합니다.
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
작동 원칙
스윙 드라이브의 작동 원리는 변속기 전송에 기반합니다. 모터 또는 전원 공급원에서 제공되는 토크를 통해,구동 메커니즘의 행성 변속기는 외부 반지 변속기와 내부 반지 변속기에 토크를 전달합니다., 따라서 전체 회전 드라이브를 회전합니다. 외부 반지 기어 회전 고리에 연결되고, 내부 반지 기어는 구동 메커니즘에 연결됩니다.드라이브 메커니즘의 회전을 제어하여, 회전 드라이브에 연결 된 부하의 회전을 제어 할 수 있습니다.
신청서
단축 태양 추적 시스템과 듀얼 축 태양 추적 시스템을 포함한 태양 추적 장치, 풍력 터빈, 위성 및 레이더 접시, 트럭 크레인, 인 엘리베이터, 유틸리티 장비수압장비 부착장치, 오일 도구 장비, 타이어 핸들러, 발굴기, 자동차 엘리베이터.
