제품 상세 정보:
|
| 모델: | 5 인치 | 드라이버: | 전기 모터 |
|---|---|---|---|
| 적용: | 태양광 패널 시스템 | 색상: | 요청된 것으로 |
| 입력 유형: | 전기 | 소음 수준: | 낮은 |
| 제품 이름: | 수직 슬유잉 드라이브 | 구조: | 기어박스 |
| 강조하다: | 5' '벌레 기어 슬레드 드라이브,수직 워크 기어 스레드 드라이브,900 nm 출력 토크 수직 스윙 드라이브 |
||

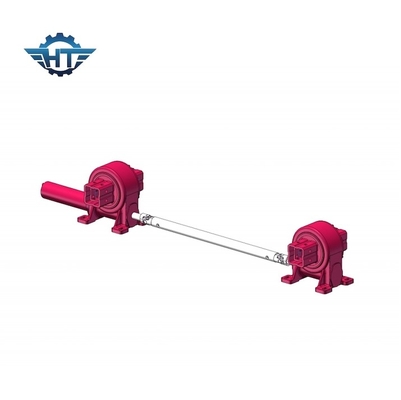

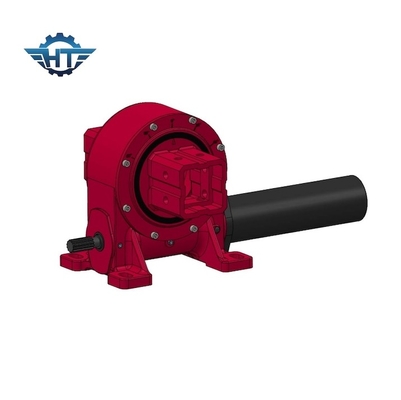

5'' 수직 Worm Gear Slew 드라이브 900Nm 출력 토크 & 높은 뒷지탱 토크
워크 기어 슬레드 드라이브 설명
스윙 드라이브의 설계 및 사양은 부하 용량, 속도, 정확성 및 환경 조건 등 특정 응용 요구 사항에 따라 다를 수 있습니다.다양한 크기와 기어 비율은 다양한 응용 프로그램 및 부하 용량을 수용 할 수 있습니다..
우리의 스레빙 드라이브는 버크 기어 자체 잠금 특성 때문에 역 자동 잠금 기능이 있습니다. 이 기능은 호스트 운영 및 안전 요소의 안정성을 크게 향상시킵니다.전통적인 스윙 제품과 비교하면, 스윙 드라이브 기어박스는 설치가 쉽고 유지 보수가 쉬우며 상당한 설치 공간을 절약합니다.
VE 모델 성능 매개 변수
| VE 모델 성능 매개 변수 | ||||||||||||
| 모델 | 정차 출력 토크 (N.m) | 유지 토크 (kN.m) | 기울기 토크 (kN.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 비율 | 효율성 |
정확성 학위) |
IP | 작업 Tep ((°C) | 자동 잠금 | 무게 (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 12kg |
| 5인치 | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 18kg |
| 7인치 | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 32kg |
| 8인치 | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 28kg |
| 9인치 | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 52kg |
| 12인치 | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 65kg |
| 14인치 | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 88kg |
| 17인치 | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 135kg |
| 21인치 | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 192kg |
| 25인치 | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | 네 | 251kg |
장점
1- 윙링 링에 기초한 강한 뒤집기 모멘트
2- 워크 드라이브를 채택
3. 멀티 치아 접촉을 사용 하 여 더 큰 부하를 드라이브
4더 나은 정적 자물쇠 기능
