제품 상세 정보:
|
| 소재: | 금속 | 효율성: | 40% |
|---|---|---|---|
| 드라이버: | 전기 모터 | 색상: | 요청된 것으로 |
| 홀딩 토크: | 39kNm~50kNm | 입력 전압: | 24 Ｖ |
| 출력 속도: | 0~1 rpm | 보호 수준: | IP66 |
| 강조하다: | ve7 기울기 수직 회전 기구,PV 시스템 수직 회전 기구,PV 시스템 수직 스윙 드라이브 |
||

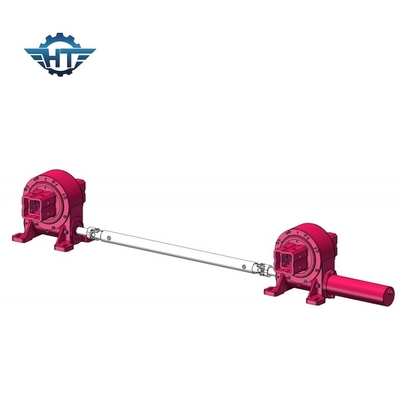

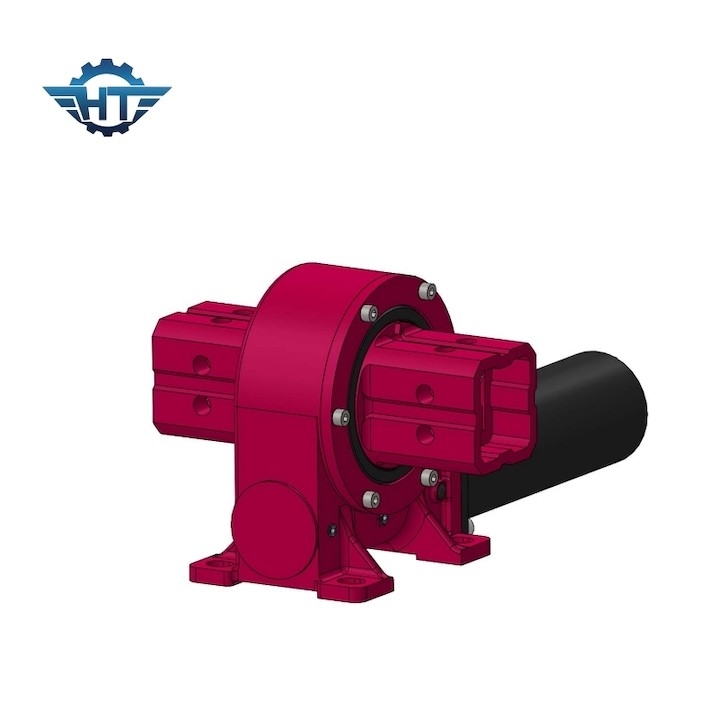

VE7 기울기 토크 8000N.M PV 시스템용 스윙 드라이브
스윙게어 드라이브 설명
기어 메커니즘은 스윙 링과 통합되어 전력을 전송하고 회전 운동을 생성하는 데 책임이 있습니다. 일반적으로 기어 기어,모터 또는 다른 동력원으로 구동되는, 그리고 회전 고리 에 연결 된 반지 기어. 피니온 과 반지 기어 사이의 상호 작용은 회전 구동의 제어 된 회전을 가능하게 한다.
한투 기계는 깊은 전문 지식을 가지고 있으며 스윙 드라이브의 설계, 개발 및 제조에 10 년 이상의 경험을 가지고 있습니다.우리의 팀은 그 특정 영역에서 연구와 개발에 전문화되어 있으며 태양광 시스템에 대한 추적 기술의 영역을 다루고 있습니다., 집중 태양광 발전소, 기계 공학 및 스윙 드라이브 기술.
VE 모델 스윙 드라이브의 기술 문서
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 네 | 251 |
장점
- 네대량 생산에 대한 지능형 프로세스 제어 및 고객 지향 제품 개발에 대한 오랜 경험
스윙 드라이브 (폐쇄형, 수직형, 쌍축형,정밀 유형) 모래시계 کرم 스턴딩 드라이브는 강한 기울기 모멘트 토크와 정적 자폐 기능을 가진 스턴링 베어링에 기반많은 치아 접촉 표면은 높은 부하를 운전하기 위해 특별히 설계되었습니다.
공장 전체에서 총 9개의 중요한 품질 검사 지점을 설치하고우리는 고 정밀 & 측정 가이드 캘리브레이션을 사용합니다.
더 자세한 제품 기술 매개 변수를 위해 제품 카탈로그 및 자세한 판매 도면을 위해 저희에게 연락하십시오.
신청서
수직 스윙 드라이브는 일반적으로 f에 설치됩니다.넓은 땅이나 복잡한 지형그리고 다양한 태양광 발전 프로젝트에서 널리 사용되고 있습니다. 예를 들어, 패러볼리 또는 트러브 CSP 발전, 프레스넬 CSP 발전, 평면 단일 축 태양 추적 시스템,음향 태양 추적 시스템. 그것은 높은 정밀도로, 일반적으로이 모델은 닫힌 집과 함께, 그것은 먼지와 물이 내부로 들어가는 것을 막을 수 있습니다.
