제품 상세 정보:
|
| 소재: | 금속 | 소음 수준: | 낮은 |
|---|---|---|---|
| 제품 이름: | 수직 슬유잉 드라이브 | 토크: | 높은 |
| 효율성: | 40 % | 입력 전압: | 24 Ｖ |
| 장착형: | 수직 | 보호 그레이드: | IP66 |
| 강조하다: | ve6 태양 추적 장치,ip66 태양 추적 장치,태양광 추적기 수직 스윙 드라이브 |
||

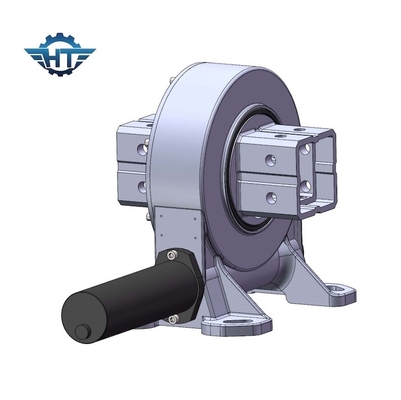

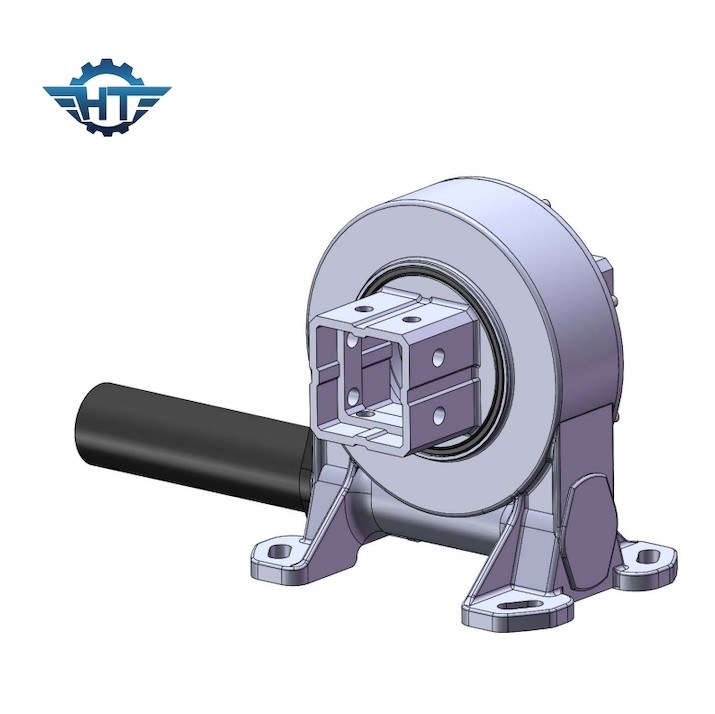

VE6 태양 추적 장치: 폐쇄, IP 등급 IP66, 30 년 수명
VE6 태양 추적 장치 설명
스레빙 링은 축적, 방사선 및 모멘트 부하를 처리하도록 설계된 큰 원형 베어링입니다. 일반적으로 내부 링, 외부 링,롤링 요소, 예를 들어 공이나 롤러와 같이 내부 반지와 외부 반지 사이에 원활한 회전을 가능하게합니다.회전 고리는 주요 지원 구조로 작용하여 회전 드라이브가 높은 부하를 견디고 토크를 전달 할 수 있습니다.
VE6 스레드 드라이브는 변수 크기의 정사각형 출력 튜브로 완벽하게 평면 단일 축 태양 추적 시스템을 사용합니다.그것은 먼지와 같은 다양한 환경 조건으로부터 스윙 드라이브를 보호 할 수 있는 IP66 등급을 갖추고 있습니다, 물, 모래 등 드라이브
VE 모델 스윙 드라이브의 기술 문서
|
모델 |
비율 |
정차 출력 토크 (N.m) |
기울기 토크 ((N.m) |
유지 토크 (N.m) |
축적 부하 (kN) |
방사선 부하 (kN) |
효율성 |
자동 잠금 |
무게 (kg) |
|
3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
네 |
12 |
|
5인치 |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
네 |
18 |
|
7인치 |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
네 |
32 |
|
8인치 |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
네 |
28 |
|
9인치 |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
네 |
52 |
|
12인치 |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
네 |
65 |
|
14인치 |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
네 |
88 |
|
17인치 |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
네 |
135 |
|
21인치 |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
네 |
192 |
|
25인치 |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
네 |
251 |
장점
1. 태양 추적 시스템의 안전성을 향상시키기 위해 높은 백홀딩 토크
2. 내부에서 하드 중지 소프트웨어 제어 시스템의 멀티 기능 경우에
3워크 드라이브를 감싸고
4다발성 치아 접촉
5자동 잠금
6변수 크기의 정사각형 튜브
