제품 상세 정보:
|
| 모델: | 5인치 | 기어비: | 37 |
|---|---|---|---|
| 능률: | 40% | 유형: | 이중 축 |
| 신청: | 태양 추적 시스템 | OEM 서비스: | 사용 가능 |
| 원산지: | 중국 창저우 | 운전사: | 12/24vdc 모터, 서보 모터 |
| 강조하다: | 웜이 있는 이중 축 슬루 드라이브,기어 구조 이중 축 슬루 드라이브,5인치 이중 축 슬루 드라이브 |
||

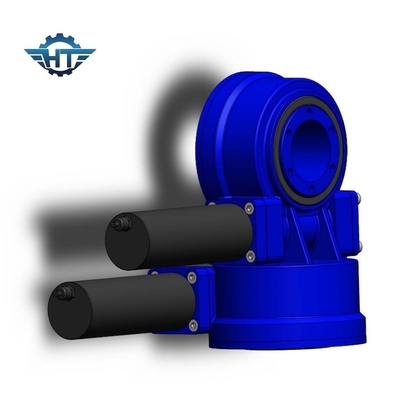

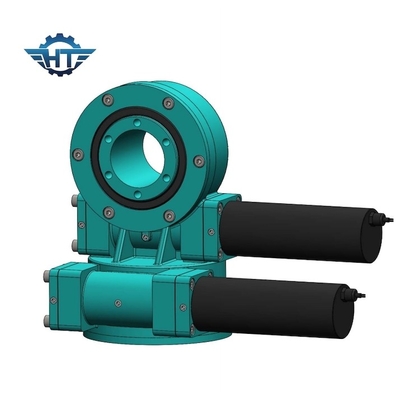

태양 추적 시스템을 위한 벌레와 장치 구조를 가진 이중 축 회전 드라이브
웜 및 기어 슬루 드라이브 설명
선회 드라이브는 선회 베어링, 웜 샤프트, 하우징, 베어링, 모터 등으로 구성됩니다.모터는 웜 샤프트를 구동하고 선회 베어링의 외부 링은 회전하며 외부 링은 플랜지를 통해 토크를 출력하고 선회 베어링의 내부 링은 하우징에 고정됩니다.
SDE 모델 슬루 드라이브 매개변수
| SDE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) |
틸팅 토크 (kN.m) |
홀딩 토크(kN.m) | 축 방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP |
워킹 텝 (℃) |
자동 잠금 | 무게(kg) |
| 삼" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 34kg |
| 7" | 2000년 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 705kg |
기능
Slewing 드라이브는 더 많은 축 방향 하중, 방사형 하중 및 틸팅 모멘트를 견딜 수 있습니다.턴테이블 또는 프레임은 선회 드라이브에 의해 구동되는 방위각 및 고도에서 회전합니다.
신청
For Solar: 태양 추적 시스템으로 설계되어 발전 효율을 향상시킵니다.
산업용: 주로 360°에서 두 개의 상대 회전 물체를 구동하는 데 사용됩니다.
장점
1. 더 많은 톱니 접촉과 더 높은 토크를 제공하는 모래 시계 웜 샤프트로 설계되었습니다.
2. 기어 및 전동면 경화로 수명 연장
3. 제품 성능을 테스트하고 제품 품질을 보장합니다.
주로 부하 유지력과 회전 토크 강도가 모두 필요한 응용 분야에 적합하기 때문에 선회 드라이브를 사용할 수 있는 응용 분야가 많습니다.
