제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE7" |
|---|---|---|---|
| 기어비: | 57:1 | 정격 출력 토크: | 2000Nm |
| 홀딩 토크: | 13500Nm | 틸팅 토크: | 13200Nm |
| 능률: | 40% | 표준 색상: | 랄 9006 |
| 축 방향 하중: | 34kN | 방사형 하중: | 58kN |
| 강조하다: | 이중 축 소형 회전 드라이브 24VDC,브러시 모터 소형 회전 드라이브,2000 Nm 소형 회전 드라이브 |
||

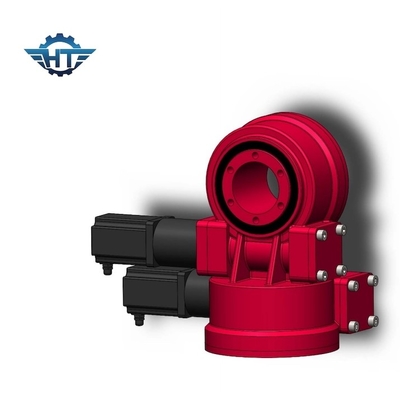

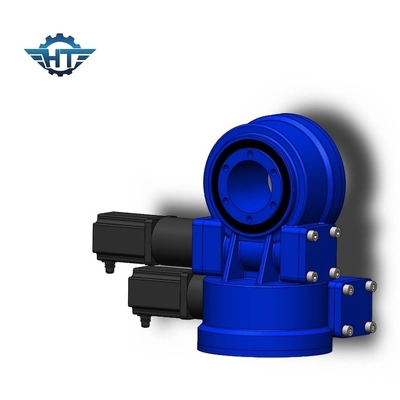

24VDC를 가진 이중 축선 작은 회전 드라이브는 태양 학력별 반편성을 위한 모터를 솔질했습니다
소형 슬루 드라이브 설명
Hangtuo의 선회 드라이브는 단일 기어링 단계에서 큰 비율을 제공하며 무게 대비 성능에 최적화되어 있습니다.베어링과 기어는 로우 프로파일, 자체 유지 및 설치 준비가 된 하우징에 조립되어 제품이 모든 축 방향 및 반경 방향 힘에 반응할 수 있도록 하며 가장 까다로운 응용 분야에서 생성된 틸팅 모멘트를 생성합니다.적응력이 뛰어난 이 제품은 또한 강력한 내충격성, 긴 수명 성능, 부드러운 회전, 베어링 보호 및 밀봉된 드라이브 옵션을 특징으로 합니다.업계를 선도하는 품질 표준과 결합된 모든 기술적 이점 덕분에 Hangtuo 제품은 성능이 중요한 헤비 듀티 애플리케이션에 이상적인 후보입니다.
SDE 모델 슬루 드라이브 매개변수
| SDE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) |
틸팅 토크 (kN.m) |
홀딩 토크(kN.m) | 축 방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP |
워킹 텝 (℃) |
자동 잠금 | 무게(kg) |
| 삼" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 34kg |
| 7" | 2000년 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 705kg |
슬루 드라이브 작동 원리
웜은 선회 링의 외부 링을 구동하여 회전하는 모터에 의해 구동됩니다.외부 링은 플랜지를 통해 토크를 출력하고 선회 링의 내부 링은 하우징에 고정됩니다.Slewing 드라이브는 역 자동 잠금 특성을 가진 웜 기어 드라이브로 인해 역 자동 잠금 기능이 있습니다.
주요 매개변수 용어집
틸팅 모멘트 토크: 토크는 하중의 위치와 선회 베어링 중심 사이의 거리를 곱한 하중입니다.하중과 거리에 의해 생성된 토크가 정격 틸팅 모멘트 토크보다 크면 선회 드라이브가 전복됩니다.
레이디얼 하중:선회 베어링 축에 수직인 하중
축방향 하중:선회 베어링 축에 평행한 하중
홀딩 토크:역방향 토크입니다. 드라이브가 역방향으로 회전하고 부품이 손상되지 않았을 때 달성되는 최대 토크를 홀딩 토크라고 합니다.
자동 잠금:적재된 경우에만 선회 드라이브가 역회전할 수 없으므로 자체 잠금이라고 합니다.
맞춤형 서비스
1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다양한 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.
