제품 상세 정보:
|
| 모델: | 수직 9 인치 | 구조: | 웜 기어 감소 |
|---|---|---|---|
| 애플리케이션: | 태양추적 시스템 | 드라이버: | 24V 전기 모터 |
| 유지: | 자유롭게 하세요 | 색: | 요청된 것으로 |
| 증명서: | ISO9001, CE | 반발: | 0.15' |
| 강조하다: | 드라이브를 비트는 24V VE9 단일축,태양 추적자 360 급 동안 슬유잉 드라이브,360 급 다수 구동 모터 |
||

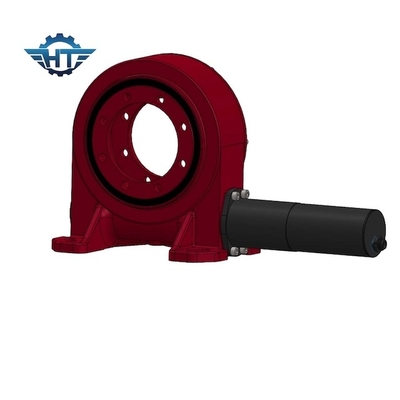

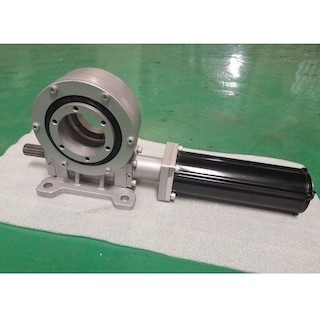

VE9 단일축 다수는 운전합니다, 360' 완전 원형이 태양추적 시스템을 위한 범위를 회전시킵니다
웜 기어 다수 드라이브 기술
1. 효율적으로 오일 누출을 피하기 위한 골자 오일 실을 사용하세요
2. 설계된 증가하는 차원은 다수의 애플리케이션과 일치할 수 있습니다.
3. 손쉬운 유지보수
4. 강력 접착과 토크를 운전하는 것 가지고 있는 웜 기어 조립체를 채택하세요
5. 단단한 스톱 내부는 케이스에 넣습니다 소프트웨어 제어시스템의 멀펑션링의
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
회전 구동기는 동시에 축방향 힘, 반경 방향 하중과 모멘트 전복을 지닐 수 있습니다. 회전 구동기는 설치하도록 쉽고 유지하도록 쉽고, 대부분은 설치 공간을 저장합니다. 구조적으로, 회전 구동기의 2개 휠의 메싱 톱니 표면은 선접촉에 있고 그들의 베어링 캐패시티가 스태커형 주축 나선형 기어 메커니즘의 그것 보다 휠씬 더 높습니다. 웜 드라이브는 다중 이 메싱 드라이브인 스크류 드라이브에 상당하고 따라서 드라이브가 안정적이고 소음이 작습니다. 이 제품은 넓게 중작업 낮은 적재함 트럭, 컨테이너 크레인, 트럭 설치 크레인, 공기 워크 차량, 태양 순찰을 위한 태양력 발전기 계통, 등과 같은 건설 기계와 새로운 에너지 장에서 사용될 수 있습니다.
