제품 상세 정보:
|
| 모델: | SE3 | 타입: | 웜 및 기어 |
|---|---|---|---|
| 컬러: | 요청된 것으로 | 기어 비율: | 31:1 |
| OEM: | 이용 가능합니다 | 재료: | QT 및 42CRMO |
| 증명서: | ISO9001, CE | 그림: | 이용 가능합니다 |
| 강조하다: | SE3 웜 기어 드라이브,웜 기어 드라이브 PV 시스템,SE3 웜 드라이브 다수 벨소리 |
||

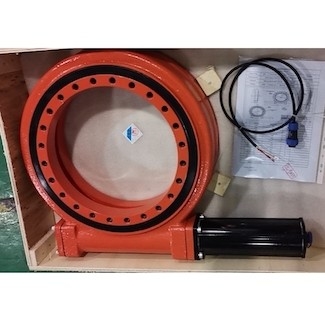

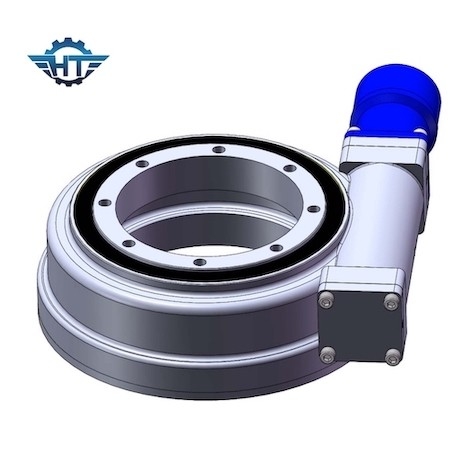

태양 전지판 시스템을 추적하는 PV 전력 태양을 요구하는 SE3 글로보이드 웜 기어장치 드라이브
드라이브 기술을 비트는 웜 기어
기술이 나아진 것처럼, 더 슬유잉 드라이브는 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여지는 글로보이드 웜 기술을 사용하고 있고, 그러므로 토크 향상된과 반발이 감소했습니다.
이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.슬유잉 드라이브는 수평식, 손잡이의 속도 비율 위의 웜이 웜 위의 줄수（나사）와 웜 기어에서 이의 수 사이에 관계에 의존하는 표준 웜 기술을 사용합니다.
슬유잉 드라이브를 설치하는 방법?
1. 예를 들면 용접, 아연도금의 장착 구조, 잔여물, 때, 기타 등등을 청소하세요.
2. 아이볼트와 다수 드라이브를 높이세요.
3. 다수 드라이브는 온로딩 조건에 탑재될 것입니다.
4. 다음 절차는 볼트 조임력들 사이에 일탈을 회피하기 위해 따르게 될 것입니다.
5. 쓰레드 락 액체를 스레드에 응용하세요.
6. 완전히 피팅부를 요청하는 뜨레드 틈새 위의 쓰레드 락 액체를 전념하세요.
7. 십자형으로 볼트를 사전로딩하세요. 볼트가 어떻게 크로스와이즈 순서를 토크를 얻는지 스케치 아래에서 일반적인 패턴을 보세요. 각각 안쪽 외부 링으로 시작하세요. 30%의 조임 토크에 모든 볼트의 크로스와이즈 토르크링을 하세요. 그리고 나서 80%의 조임 토크에 크로스와이즈 토크를 반복하세요. 조임 토크 중 100%에 대한 마침내 크로스와이즈 토크.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 |
204 |
애플리케이션
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
슬유잉 드라이브는 넓게 항공우주 지역, 태양열발전시스템, 풍력 발전용 터빈, 위성 방송 시스템과 트럭 크레인과 같은 공학 기계류와 승강기, 등에서 사용됩니다. 년 최근에, 그것이 번영하여 광기전성 발전 시스템, 특수 차량에서 사용되었다고, 중작업 평패널 트럭, 거래된 컨테이너 크레인은 크레인, 자동차 크레인과 공기 차량, 크레인, 갠트리 크레인, 작은 풍력 발전소, 우주 통신, 위성 수신기, 등을 탑재했습니다.
