제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 웜 기어 백래시: | 0.1 급 |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 5060Nm |
| 홀딩 토크: | 40 크킨텀 | 토크를 기울이기: | 5kNm |
| 표준 색: | RAL 9006 | 부하 중량: | 200~800 크그스 |
| 강조하다: | 기어 물림 작은 다수 드라이브,높은 백홀딩 태양 추적자 다수 드라이브,기어 물림 웜 다수 드라이브 |
||

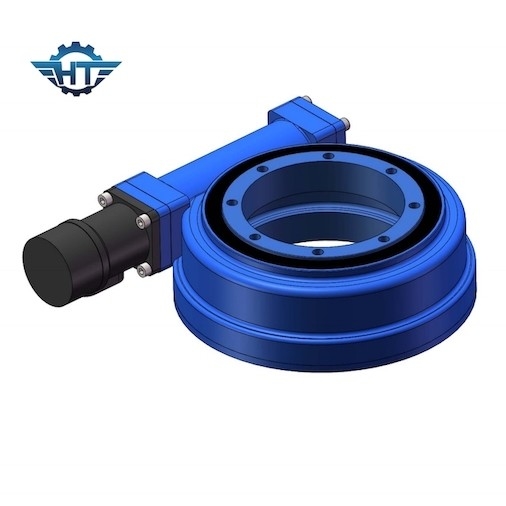

수평선상 SE7은 단일축 태양 태양 태양 추적을 요구하는 슬유잉 드라이브를 수용하는 것 에워쌌습니다
밀폐 함체 슬루잉 드라이브 기술
행투오의 웜 기어 슬루잉 드라이브는 태양 추적시스템의 안정성을 개선하기 위해 높은 백홀딩 토크와 슬유잉 드라이브를 만드는 좋은 인벨럽핑 웜과 기어 물림과 다중 치아 접촉으로 특징을 이루었습니다. 그것은 셀프-로킹, 최대 ±65를 회전시킬 수 있습니다 '. 만약 더 큰 범위가 필요했으면, 그것이 맞춤화될 수 있습니다.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
어떻게 슬루잉이 단일축 태양추적 시스템에서 일을 운전합니까?
동서쪽 수평선상 단일 축 추적자를 예로 간주할 때, 수평선상 단일 축 추적의 원리는 설명받습니다. 태양 추적시스템의 회전 축은 남북의 방향에 배열됩니다. 그리고 나서, 그 태양의 방위각 변화에 따르면, 태양광모듈은 회전축의 주위로 회전되고 추적자 위의 모듈의 배향이 햇빛 자극의 도에 따르고, 태양광모듈의 평년과 직사광선 사이에 디 앵글을 감소시키고, 모듈의 표면에 태양 방사선을 증가시켜 조정됩니다. 효과적으로 어느 것이 발전 증가할 수 있고. 평평한 단일 축 추적시스템의 발전은 대부분 지역에서 25%에 10%까지 증가될 수 있습니다. 단축인 동서쪽 플랫의 발전은 최고 적응 지역인 낮은 위도 영역에서 25%까지 증가할 수 있습니다.
