제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SDE7" |
|---|---|---|---|
| 기어비: | 57:1 | 정격 출력 토크: | 2000Nm |
| 홀딩 토크: | 13500Nm | 틸팅 토크: | 13200Nm |
| 능률: | 40% | 표준 색상: | 랄 9006 |
| 강조하다: | SDE 이중 축 소형 회전 드라이브,PV 추적 이중 축 회전 드라이브,이중 축 회전 드라이브 2000Nm |
||

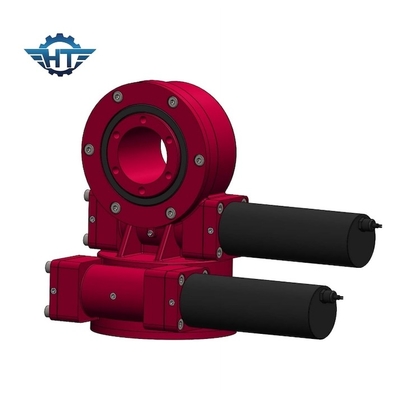

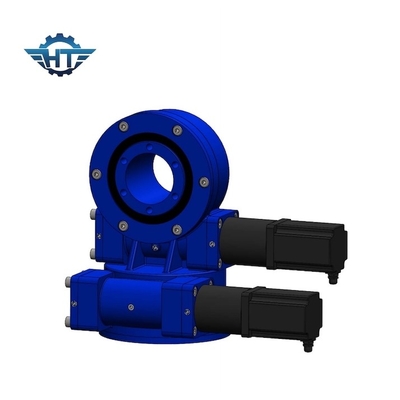

PV 학력별 반편성 장치를 위한 솔질된 모터를 가진 SDE 시리즈 이중 축선 작은 회전 드라이브
이중 축 소형 슬루 드라이브 설명
타워 광열의 역사
타워 태양열 발전 시스템의 설계 개념은 1950년대 구소련에서 제안되었다.1950년 구소련은 세계 최초의 소형 탑형 태양열 발전소를 설계하고 태양열 발전 기술에 대한 광범위하고 근본적인 탐사 및 연구를 수행했습니다.불완전한 통계에 따르면 1981년부터 1991년까지 전 세계에 20메가와트 규모의 태양열 실험발전소가 건설됐는데, 그 중 타워형 발전소가 주 형태로 최대 발전량은 80MW다.2013년 7월, 중국의 Qinghai Zhongkong Delingha 50MW 타워형 태양열 발전소-Phase I-10MW 프로젝트가 Qinghai Power Grid에 성공적으로 통합되어 중국 자체 개발한 태양열 발전 기술이 상업 운전을 향한 확고한 발걸음을 내디뎠음을 나타냅니다.
타워 CSP에 적용된 SDE 모델 슬루 드라이브
| SDE 모델 성능 매개변수 | ||||||||||||
| 모델 | 정격 출력 토크(Nm) |
틸팅 토크 (kN.m) |
홀딩 토크(kN.m) | 축 방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 능률 |
정도 (도) |
IP |
워킹 텝 (℃) |
자동 잠금 | 무게(kg) |
| 삼" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 34kg |
| 7" | 2000년 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | 예 | 705kg |
특징
1. 태양 추적 시스템의 안전성을 향상시키는 높은 백 홀딩 토크
2. 내부를 감싸는 웜 드라이브
3. 고부하를 보장하기 위한 다중 치아 접촉
4. 자동 잠금 기능
애플리케이션
CSP 타워/헬리오스탯 발전소
맞춤형 서비스
1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다양한 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.
