제품 상세 정보:
|
| 기어비: | 61:1 | 능률: | 40% |
|---|---|---|---|
| 유형: | 에워싸는 | 신청: | 기울어진 태양 추적기 |
| OEM 서비스: | 사용 가능 | 운전사: | 유압 모터 |
| IP 등급: | IP66 | 색깔: | 요청에 따라 |
| 강조하다: | 수평 동봉 소형 슬루 드라이브,24VDC 모터 동봉 슬루 드라이브,유압 모터 동봉 슬루 드라이브 |
||

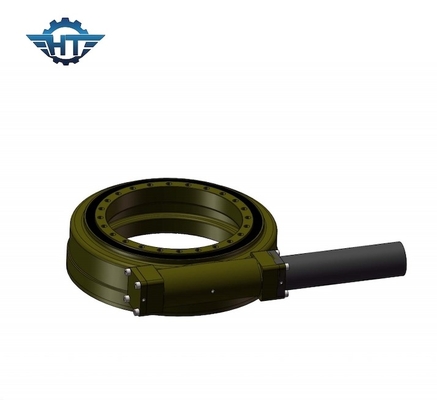

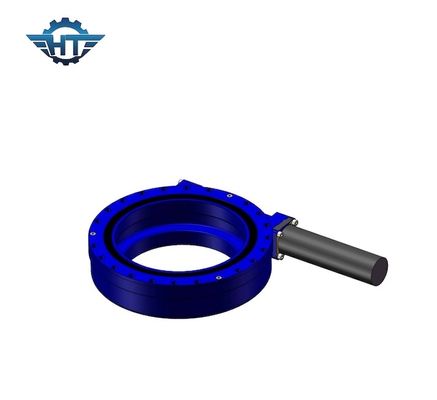

기우는 태양 추적자를 위해를 가진 24VDC 모터로 붙어 있던 수평한 동봉하는 작은 회전 드라이브
밀폐형 소형 슬루 드라이브 설명
전원으로서 슬루 모터는 일반적으로 DC 유성 기어 모터 또는 AC 기어 모터 또는 유압 기어 모터입니다.AC 유압 모터는 주로 건설 기계에서 동력 구동 시스템으로 사용됩니다.핵심 구성 요소가 선회 링 드라이브이므로 선회 기어박스는 축 방향 및 반경 방향 힘을 쉽게 견딜 수 있습니다.
슬루 드라이브는 새로운 종류의 슬루 제품입니다.웜, 선회 링, 전체 밀폐 하우징, 전기 또는 유압 모터로 구성됩니다.핵심 부품은 선회 링이므로 축 방향 하중, 방사형 하중 및 기울기 모멘트를 동시에 견딜 수 있습니다.기존의 슬루 제품과 비교할 때 슬루 드라이브는 설치 및 유지 관리가 쉽고 더 많은 공간을 절약할 수 있습니다.슬루 드라이브의 일반적인 응용 분야에는 농업 기계, 건설 기계, 컨베이어 시스템, 크레인, 굴착 장치, 광업, 군사, 준설선, 놀이 공원, 태양열 발전 시스템 및 기타 새로운 에너지 분야가 포함됩니다.
SE 모델 슬루잉 드라이브 성능 데이터
| 모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 홀딩 토크 | 축방향 하중 | 방사형 하중 | 능률 | 정도 | 자동 잠금 | 무게 |
| NM | NM | NM | kN | kN | 도 | 예 | 킬로그램 | |||
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600년 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
슬루잉 드라이브 애플리케이션
Slewing drive는 회전 토크 강도가 필요한 응용 분야에 완벽한 모션 제어 제품입니다.
Slew Drive For Solar: 태양광 패널 회전으로 설계되어 발전 효율을 향상시킵니다.단일 축 및 이중 축 태양 추적 솔루션을 사용할 수 있습니다.
태양광 추적 시스템 적용을 위한 회전 구동 장치에는 태양광 집광기 태양 접시, CPV(집중 태양광 발전), CSP(집중 태양광 발전), 태양 파라볼릭 트로프, PV 추적기가 포함됩니다.
풍력 발전기의 경우: 슬루잉 드라이브는 풍력 터빈의 받침대를 회전시키는 데 사용됩니다.
건설 기계 응용 분야를 위한 선회 드라이브: 장착된 트럭 크레인, 공중 작업 플랫폼, 도크 크레인, 목재 그랩에 널리 적용됨
산업용 시장: 자동화/조립 라인, 로봇 팔
위성용: 슬루 드라이브는 위성 안테나의 우주 통신 및 글로벌 포지셔닝 시스템에 사용할 수 있습니다.
