제품 상세 정보:
|
| 기어비: | 31:1 | 유형: | 에워싸는 |
|---|---|---|---|
| 신청: | PV 추적 시스템 | 운전사: | 유압 모터 |
| IP 등급: | IP66 | 색깔: | 요청에 따라 |
| 효율성: | 40% | 백래시: | 0.1도 |
| 강조하다: | SE 웜기어 슬루 드라이브,단일 축 소형 기어 슬루 드라이브,고정밀 PV 기어 슬루 드라이브 |
||

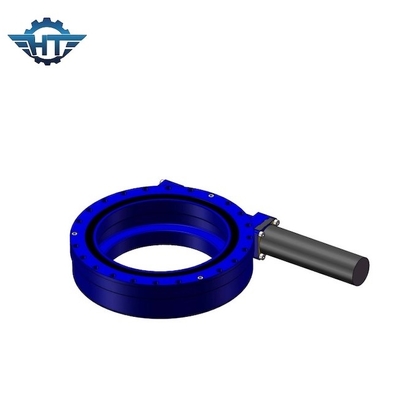

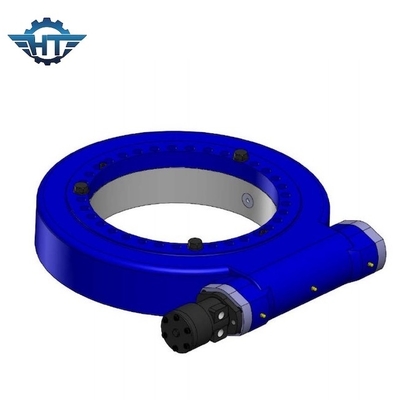

고정확도 PV 학력별 반편성을 위한 SE 벌레 장치 단 하나 축선 작은 회전 드라이브
소형 슬루 드라이브 설명
태양 추적기는 부드럽고 느리고 견고한 움직임을 가져야 합니다.추적기는 높은 위치 정확도와 높은 수준의 신뢰성을 가져야 합니다.이러한 요구 사항은 선회 드라이버로 알려진 특별히 설계된 드라이버로 달성할 수 있습니다.
정확도: 0.1도
사용 가능: 3인치 - 12인치
수평 설치
더 나은 보호를 위해 태양열 애플리케이션의 방위각 축에 선회 드라이브를 거꾸로 장착하고 고도 축에 대한 보호를 추가하는 것이 좋습니다.다른 용도의 경우 장착 방향은 보호 수준의 평가를 기반으로 하며 더 나은 보호를 위해 더 좋습니다.
수직 설치
더 나은 보호를 위해 태양광 응용 분야에서 부착된 도면을 참조하여 선회 드라이브를 거꾸로 장착하는 것이 좋습니다.다른 용도의 경우 장착 방향은 보호 수준의 평가를 기반으로 하며 더 나은 보호를 위해 더 좋습니다.
SE 시리즈의 성능 매개변수
| 모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 홀딩 토크 | 축방향 하중 | 방사형 하중 | 능률 | 정도 | 자동 잠금 | 무게 |
| NM | NM | NM | kN | kN | 도 | 예 | 킬로그램 | |||
| 1" | 31:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
| 7" | 57:1 | 1750년 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600년 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
특징
1. 선회 베어링을 핵심 구성 요소로 채택함으로써 선회 드라이브는 축 방향 힘, 반경 방향 힘 및 틸팅 모멘트를 동시에 견딜 수 있습니다.
2. Slewing 드라이브는 모듈 식 트레일러, 모든 유형의 크레인, 공중 작업 플랫폼, 태양 추적 시스템 및 풍력 시스템에 널리 적용됩니다.
3. 전기 및 유성 기어박스는 고객의 요구 사항에 따라 설계할 수 있습니다.
4. Slewing drive는 설비의 공간절약, Compact한 디자인의 최대하중용량, 긴수명, 유지비용절감 등의 장점이 있습니다.
구조 도면
1. 주택 기반
2. 슬링 링
3. 경마장
4. 봉인
5. 상판
6. 드라이브(유압 모터/전자 모터)
7. 모터 어댑터
8. 오링
9. 입력 구멍
10. 모터 반대쪽 샤프트
11. 엔드 캡
12. 표지
13. 인코더
