제품 상세 정보:
|
| 기어비: | 31:1 | 일반 출력 토크: | 533Nm |
|---|---|---|---|
| 원래 장소: | 중국 창저우 | 홀딩 토크: | 7000Nm |
| 틸팅 토크: | 744Nm | 정격 출력 토크: | 0.065RPM |
| 용법: | 기울어진 태양 추적 시스템 | 보호 기능: | IP66 |
| 강조하다: | 소형 동봉 슬루 드라이브,3 인치 동봉 슬루 드라이브,IP66 소형 동봉 슬루 드라이브 |
||

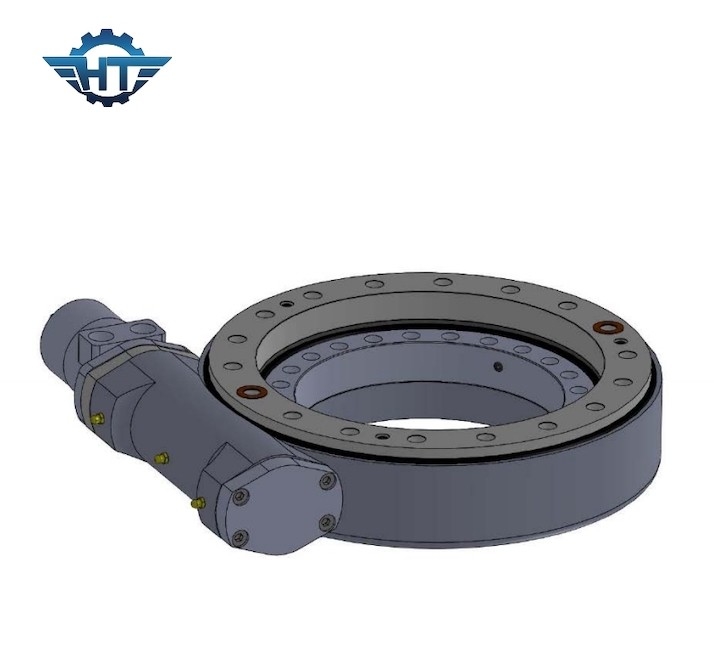

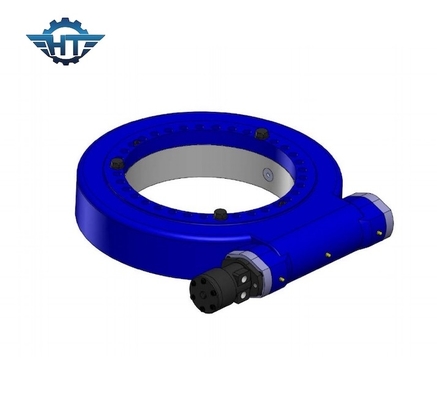

기울어진 태양 학력별 반편성을 위한 3 인치 IP66 작은 동봉하는 회전 드라이브
틸티드 솔라 슬루 드라이브 설명
슬루 드라이브 시스템은 웜, 기어, 베이스, 하우스, 베어링 및 기타 액세서리로 구성된 콤팩트하게 구성된 장치입니다.이 장치는 기어와 웜의 장점을 하나의 장치로 가져옵니다.SE 드라이브는 먼지, 오물, 모래, 심지어 물과 같은 환경 입자로부터 거의 완벽하게 보호하는 IP66 등급 인클로저를 제공합니다.당사의 테스트 장비는 당사 제품의 현장 수명을 30년 동안 보장합니다.
SE 모델 Slewing 드라이브의 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 홀딩 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12인치 | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14인치 | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17인치 | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21인치 | 125:1 | 16000 | 203400 | 81000 | 1600년 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25인치 | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
고객의 요구 사항에 따라 다양한 모터(220VAC, 380VAC 모터, 12VDC, 24VDC, 48VDC 모터, 서보 모터 및 스테퍼 모터)를 설계할 수 있습니다.
DC 모터
1. 감속기의 최대토크를 크게 증가시키기 위하여 출력축에 이중지지구조를 채택한다.
2. 선 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고 수명을 연장시키는 스플라인으로 연결됩니다.
3. 입력단에 헬리컬기어를 사용하여 소음이 적고 고속주행이 원활합니다.내부 기어 링이 분리되어 더 많은 비율을 만들 수 있고 디자인이 유연합니다.기어박스와 모터는 일치 정밀도를 높이고 소음을 줄이는 축 방향의 나사에 의한 심 고정으로 위치합니다.
4. 유성 휠 내부에 롤링 핀 홀더를 사용합니다. 슬라이딩 연삭 대신 롤링 핀 연삭을 사용하므로 기어 박스의 수명이 훨씬 길어집니다.
5. 이중지지 구조;내부 구멍 진원도를 0.003mm 미만으로 만드는 유성 기어 내부 구멍의 내부 연삭; 미끄러지는 대신 롤링으로 작동;HRC60 기어 표면 정밀 스크래핑; 이러한 모든 기술을 채택하여 매우 조용하고 안정적인 작동과 10,000시간 이상의 긴 수명을 보장합니다.
