제품 상세 정보:
|
| 모델: | 9인치 | 기어비: | 61:1 |
|---|---|---|---|
| 신청: | PV 솔라 트래커 | 원래 장소: | 중국 창저우 |
| 운전사: | DC 전동기 | 설치: | 수평 또는 수직 장착 |
| 색깔: | 요청에 따라 | 백래시: | 0.1도 미만 |
| 강조하다: | 수직 PV 웜 기어 슬루 드라이브,9 인치 웜 기어 슬루 드라이브,단일 축 웜 기어 슬루 드라이브 |
||
단일 축 9 인치 PV 태양 추적자를 위한 고정확도를 가진 수직 벌레 장치 회전 드라이브

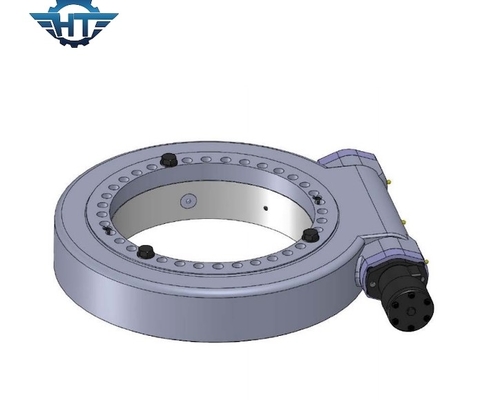

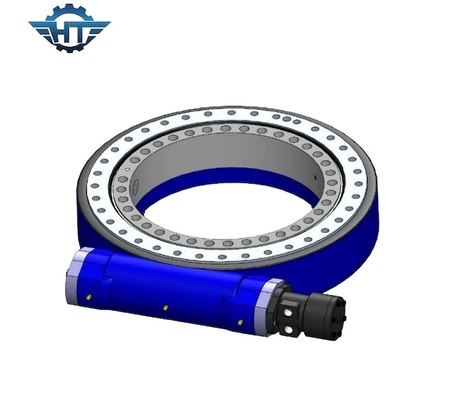

9 인치 수직 벌레 장치 회전 드라이브 묘사
선회 드라이브는 방사형 및 축 방향 하중을 안전하게 유지할 수 있을 뿐만 아니라 회전을 위한 토크를 전달할 수 있는 기어박스입니다.회전은 단일 축 또는 여러 축에서 함께 수행될 수 있습니다.슬루잉 드라이브는 기어링, 베어링, 씰, 하우징, 모터 및 기타 보조 부품을 제조하고 완성된 기어박스로 조립하여 만듭니다.
Zero backlash slewing drive는 기어와 웜이 완벽한 맞물림을 가지며 윤활 및 작동 가열의 합리적인 간격이 있는 특수한 slewing drive입니다.
SE 시리즈의 성능 매개변수
| SE 모델 성능 매개변수 | ||||||||||||
| 모델 |
정격 출력 토크(Nm) |
기울이기 토크 (Nm) |
보유 토크 (Nm) |
축방향 짐 (kN) |
방사형 짐 (kN) |
비율 | 능률 |
정도 (도) |
IP |
워킹 텝. (℃) |
본인- 잠금 |
무게 (킬로그램) |
| 1" | 400 | 1000 | 1800년 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 6 |
| 삼" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 12 |
| 7" | 2000년 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600년 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | 예 | 204 |
장점
ZE 선회 드라이브의 주요 장점
1. 360도 회전
2. 좌측 또는 우측에서 구동 모터 연결,
3. 설치 중에 기어 간극을 조정할 필요가 없습니다.이것은 공장 이전에 생산자가 이미 설정한 것입니다.
4. 간단한 설치 및 낮은 유지 보수
5. 합리적인 공간 활용
6. 기어가 자동으로 잠깁니다.따라서 브레이크가 필요하지 않습니다
7. 쉽고 유창한 시작 및 중지 방법
8. 높은 정확도
