제품 상세 정보:
|
| 기어 비율: | 51:1 | 웜 기어 백래시: | 0.15' |
|---|---|---|---|
| 정격 출력 회전력: | 7344 Nm | 홀딩 토크: | 60 kN.m |
| 토크를 기울이기: | 10kN.m | 효율: | 40% |
| 색: | 요청된 것으로 | 운송 방식: | 해로로, 공중, 경편궤도는 급행열차를 탑니다 |
| 강조하다: | 두배로 작은 다수 드라이브를 싸기,VE7 작은 다수 드라이브,VE7 선회 링 드라이브 |
||

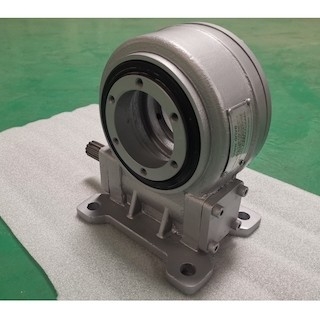

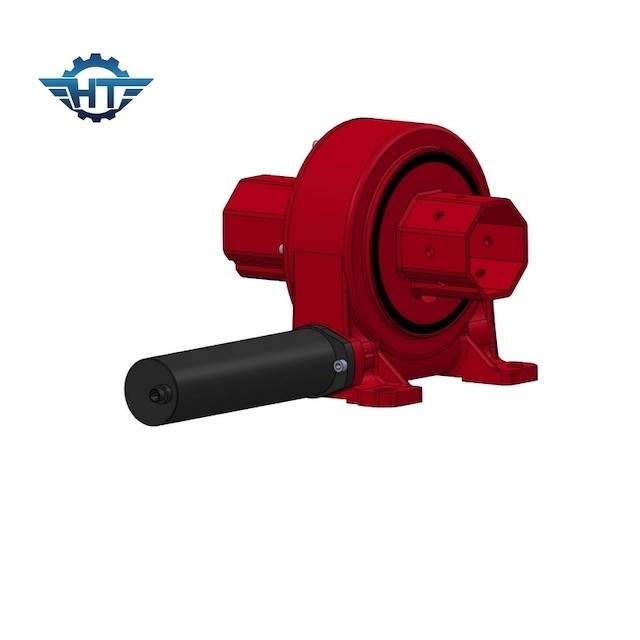

수평선상 단일축 태양 추적자들을 요구하는 작은 슬유잉 드라이브를 싸는 VE7 두배
산업용 웜과 기어 다수 드라이브 기술
슬유잉 드라이브는 있고 높은 신뢰도의, 30년 현장 수명을 보증하는 것은 계획되고 시험됩니다. 그래서 모든 원료는 태양 추적시스템에 의해 요구되는 것으로 그 기준에 부합하여야 합니다. 우리는 동시에 고급 품질, 믿을 만하고 낮은 비용의 제품을 밖에 보증하기 위해 건전한 품질 관리를 구현합니다.
슬유잉 드라이브는 있습니다 고성능의. 그것은 기어박스에게 거대한 힘과 힘을 주고 효율성 증가와 정확도와 더불어 생존성 로드-홀딩을 극대화하기 위한 글로보이드 웜 기술로 동력이 공급됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
슬유잉 구동 어플리케이션은 태양 추적자들, 풍력 발전용 터빈, 안테나, 위성, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트 등을 포함합니다.
Ｑ＆Ａ
옳은 변동 드라이브를 선택하는 방법?
슬유잉 드라이브 중에서 선정과 계산에서, 선회 베어링이 일반적으로 사용 과정 동안 굴대 힘 FA, 반경 방향 하중 Fr와 모멘트 전복 Ｍ의 결합된 동작을 지니는 것을 우리는 고려하여야 합니다. 다른 응용 프로그램을 위해, 주 엔진과 다른 구조적인 형태의 워킹 모드 때문에, 위에서 말한 3 하중의 조합은 때때로 그것이 2 하중의 공동 행동일 수 있고 때때로 그것이 한 하중의 유일한 액션일 수 있는 것을 바꿀 것입니다.
2개 종류의 선회 베어링을 위한 설치 방법이 있습니다 : 착좌식 설치와 부유물 형태 설치.
제품 견본에 의해 제공된 정보에 따르면, 정적 베어링 캐패시티 곡선은 예비적으로 선정에 따른 선회 베어링과 선회 베어링의 계산 방식을 선택하는데 사용되고, 그리고 나서 우리의 회사의 기술부로 확인할 수 있습니다. 우리는 또한 회사에 선회 베어링의 앱에 대한 적절한 정보를 제공할 수 있고 우리의 회사가 그들을 설계하고 선택할 것입니다.
