제품 상세 정보:
|
| 선회 감속기: | VE5" | 기어 비율: | 37:1 |
|---|---|---|---|
| 원래 장소: | 중국 | 애플리케이션: | PV 태양추적 시스템 |
| 효율: | 40% | 색: | 요청된 것으로 |
| 보증: | 10년 | 증명서: | ISO9001, CE |
| 강조하다: | VE5 수직 슬루잉 드라이브,드라이브 트렌스미션을 비트는 37 1이지 비율,VE5 전기 다수 드라이브 |
||

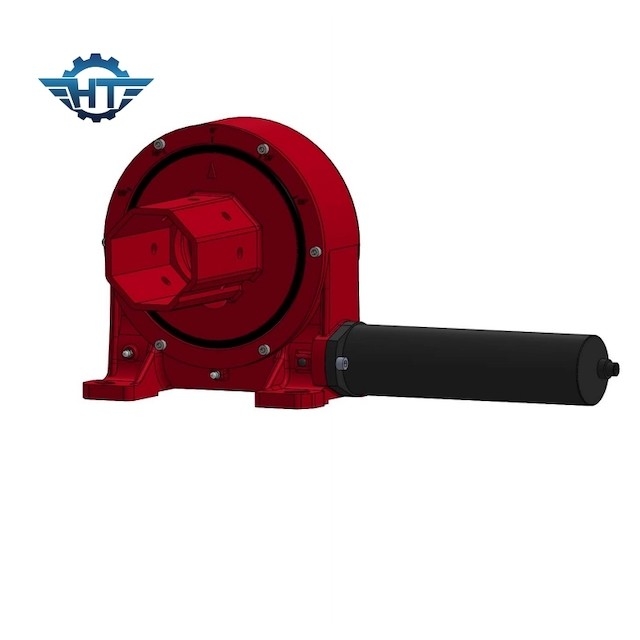

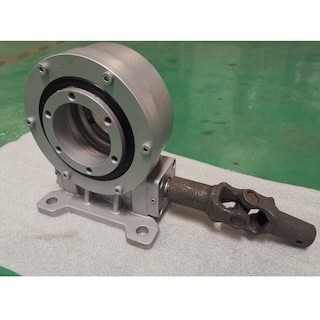

PV 태양추적 시스템을 위한 기어 비율 37:1 기어박스와 수직 VE5 슬유잉 드라이브
인벨럽핑 웜 기어 기술
인벨럽핑 슬루잉 드라이브는 교차로와 트랜스미션 제품의 신형입니다. 그것은 보통 보통 이중 포락 웜, 기어, 주택, 모터와 다른 성분으로 구성된 드라이브 또는 선회 베어링을 비틀어 불립니다. 이중 포락 웜이 핵심 구성 요소 이후로 있, 그것은 더 밀접하게 기어와 맞물릴 수 있고 다중 치아 접촉을 달성하기 위해, 이렇게 하여 정확도와 보유하는 순간 토크를 향상시킵니다. 그들은 동시에 축방향 힘들과 반경 방향 하중들과 모멘트 전복에 견딜 수 있습니다. 전통적 회전식 상품과 비교해서, 새로운 슬루잉 드라이브는 용이한 설치, 손쉬운 유지보수와 설치 공간의 더 큰 급을 특징으로 합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
유지
선회 베어링은 기계적 슬루잉 구조의 중요한 구성 요소입니다. 높은 로드와 가옥한 환경 하에 기계의 효율이 높은 운영을 유지하기 위해, 선회 베어링의 좋은 공연은 그것의 중요한 기본 보장 중 하나입니다.
마모는 공통 원인 고장 중 하나입니다. 그러므로, 선회 베어링의 마모율을 내리기 위해, 상응하는 주유 일을 하는 것이 필요합니다.
선회 베어링은 정기적으로 작업 환경에 따라 윤활 그리스로 채워져야 합니다. 슬유잉 드라이브는 적당히 공장에 기름이 발라졌습니다. 후속 단계에서, 그리스는 사용 빈도에 따라 추가되거나 대체됩니다. 회귀선, 고습도, 먼지, 큰 온도 변환과 연속 작업과 같은 특별한 작업 환경에서, 주유 주기는 줄어들어야 합니다. 그리스를 그것에 더할 때, 그것은 선회 베어링이 천천히 회전한다는 상태에서 실행되어야 합니다. 그리스가 밀봉으로부터 넘쳐 흐를 때, 그것은 충진이 완료되는 것을 의미하고 넘쳐 흐르는 그리스가 영화를 형성하고 밀봉의 역할을 할 것입니다.
선회 베어링은 오랫동안 위치되는 것 전후에 새로운 그리스로 채워지고, 그것을 고르게 충전되게 만들기 위해 천천히 선회 베어링을 회전시킬 필요가 있습니다.
선회 베어링에 기름을 치기 위해, 관심은 단지 방법과 방법에, 그러나 또한 윤활유의 적절한 유형 중에서 선정에 지불되지 말아야 합니다. 예를 들면, 그리스의 질은 가난하고 나이들고 틀린 윤활유 중에서 선택이 선회 베어링의 웨어를 악화시킬 것입니다.
