제품 상세 정보:
|
| 선회 범위: | 완전 원형 범위 | 재료: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 한 개의 트래킹 시스템 | 보증 기간: | 10년 |
| 색: | 고객은 요구했습니다 | 운송 방식: | 해로로, 공중, 경편궤도는 급행열차를 탑니다 |
| 모터: | 전기 모터 | 특징: | 셀프 록 |
| 강조하다: | 두배 엔벨로프 웜 기어 다수 드라이브,웜 기어 다수는 50Mn을 운전합니다,CSP 선회 링 드라이브 |
||

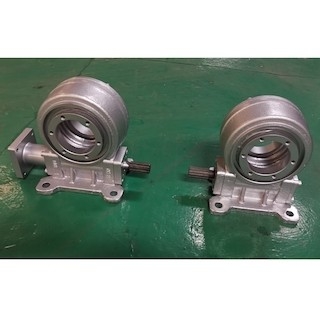

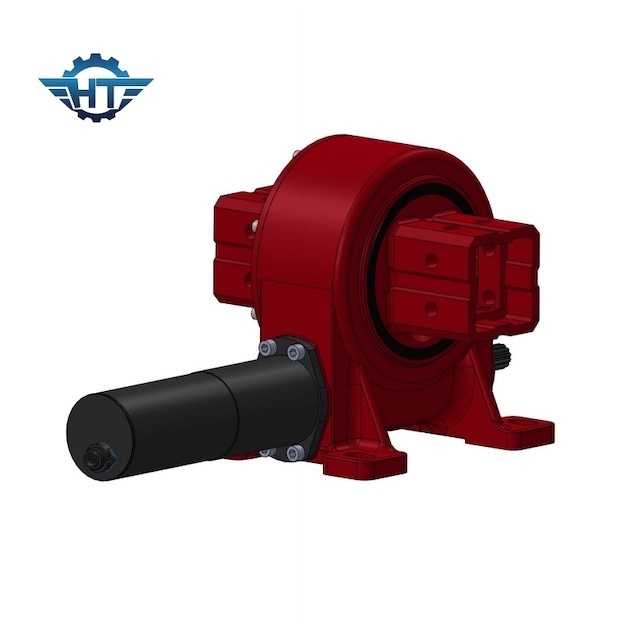

VE9는 두배로 태양 전지판 한 개의 트래킹 시스템을 요구하는 웜 기어 다수 드라이브를 쌌습니다
웜 기어 다수 드라이브 기술
우리의 변동 드라이브는 듀얼 봉투 유지보수가 필요없는 트랙킹 제품입니다. 두배 봉투 구조 전송은고 정밀도, 높은 기계 효율, 작은 정확성 손실과 더 긴 서비스 수명이라는 유리한 입장에 있습니다. 게다가 야생 사막과 같은 가옥한 환경을 고려하고, 고객들이 생각한 것 생각할 때, 완전히 봉인한 메커니즘 설계의 혁신적 사용은 제품 라이프 사이클 동안 유지보수가 필요없는 것을 가능하게 하고, 고객들을 위해 많은 유지비용을 절약합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
슬유잉 드라이브는 만원 회전을 요구하고, 가변성 속도를 요구하는 어떠한 이유에서 사용될 수 있습니다. 그것이 더 큰 토크의 전력 전송 또는 더 높은 정확성 움직임의 기어 또는 높은 경도와 동체 구조의 완전성을 요구하는 메커니즘 중에서 선정을 실현하도록 필요할 때, 슬유잉 드라이브는 최고의 해결책입니다.
더 공통 응용은 태양에너지, 풍력 에너지와 다양한 장기 자동적인 트래킹 기계와 더불어, 일반적으로 공학의 만원 회전식 구조와 건설 기계입니다. 그것은 디지털 제어를 수행하기 쉽고 따라서 산업용 로봇의 분야에서 다수의 애플리케이션을 가지고 있습니다.
