제품 상세 정보:
|
| 슬루 드라이브 모터: | 24VDC | 속도: | 주문 제작됩니다 |
|---|---|---|---|
| 주택: | 둘러싸입니다 | 타입: | 수직 싱글 타입 |
| 재료: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
| 애플리케이션: | 태양에너지 트래킹 시스템 | 운반 포장: | 합판 박스 |
| 강조하다: | VE3은 슬유잉 드라이브를 에워쌌습니다,둘러싸인 슬유잉 드라이브 단일축,VE3 태양 다수 드라이브 |
||

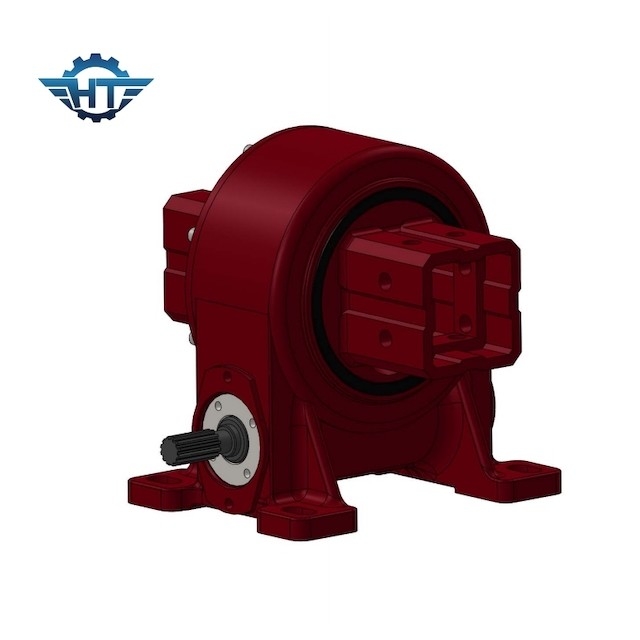

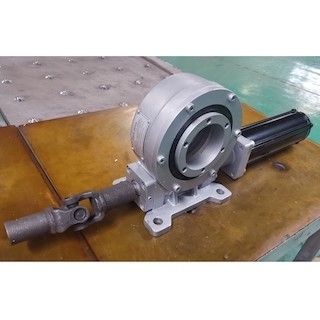

태양에너지 트래킹 시스템을 위한 상자를 비트는 VE3 인벨럽핑 웜 기어 단일축
다수 드라이브 트렌스미션 기술
슬유잉 드라이브 트렌스미션은 최대 기어 토크와 가장 매끄러운 회전을 위한 글로보이드 웜 기술로 동력이 공급됩니다. 우리는 다른 순간 부하 용량과 다른 다수 드라이브 모델들을 제공합니다. 표준 다수 드라이브는 주거 차별 금지 정책과 한 개의 자동 잠김 모래시계 워엄 축으로 설비됩니다. 일단 전원 입력이 중립적이어 되돌아 가면, 워엄 축은 어떠한 외부 정지 장치도 요구하지 않고 위치 안으로 부하를 잠글 것입니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
설치하세요
설치 준비
1는 물리적 손상을 위해 회전식 환원제를 확인합니다. 회전식 환원제와 연결 브래킷을 청소하세요. 철줄칼밥, 거친 부분, 페인트, 용접 슬래그, (과 같이 기타 등등) 음란의 지지면을 청소하세요.
2는 회전식 환원제의 장착 표면 위의 앤티-러스트 오일을 청소하기 위해 아래 지시를 따르세요.
2.1 설치 표면의 외부를 청소하기 위해 클리닝액을 사용하세요 (디이젤 유, 휘발유, 기타 등등과 같이). 클리닝액은 고무 밀봉의 성능을 손상시킬 수 없습니다 ;
2.2 제조 규정, 작업자 보호, 환경 보호, (과 같이 기타 등등) 클리닝액의 사용을 위한 규정을 준수하세요.
2.3 볼트 배치는 설치 동안 늦출 수 없고 설치가 단지 운송 볼트가 제거되는 후에 실행될 수 있습니다.
