제품 상세 정보:
|
| 모델: | SE1 | 홀딩 토크: | 1800 Nm |
|---|---|---|---|
| 토크를 기울이기: | 1000Nm | 출력 토크: | 400Nm |
| 정적 축상의 부하: | 22kN | 정적 근본적 로드: | 12kN |
| 원료: | QT | 중량: | 6 KG |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||
태양 재생 에너지을 요구하는 고성능 작은 사이즈 다수 드라이브
작은 사이즈 다수 드라이브 기술

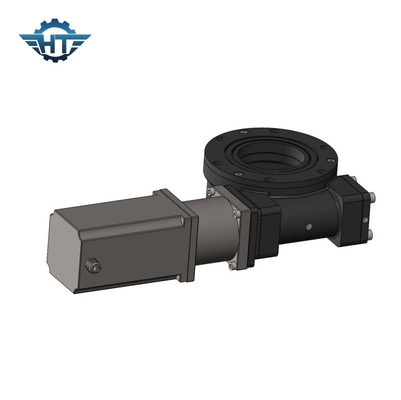

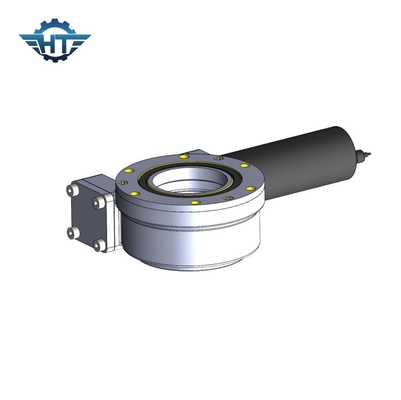

슬유잉 드라이브 장치는 구동 전원을 통합하는 가득 찬 완곡한 슬루잉 감속 전달 기구입니다. 슬유잉 드라이브 장치는 선회 베어링을 전송 추종자와 메커니즘 부착으로 이용합니다. 구동원과 케이스와 다른 반지는 양쪽 미션 추종자와 주도 구성요소의 접속 베이스로 이용하여서, 선회 베어링 자체가 전체 둘레 슬루잉 접합부이고 구동 전원과 주 변속부가 회전, 감속과 구동의 기능을 통합하는 보편적 감속 전달 기구로 만들고, 동시에 단순 구조를 가지고, 제조하고 유지하도록 편리합니다. 그림은 두개의 전형적 변동 드라이브를 보여줍니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
SE1 슬유잉 드라이브 데이터 시트
| 모델 | SE1 |
| 비율 | 32:1 |
| 정격 출력 회전력 (N.m) | 400 |
| 틸팅 토크 (N.m) | 1000 |
| 홀딩 토크 (N.m) | 1800 |
| 축상의 부하 (kN) | 22 |
| 경하중 (kN) | 12 |
| 효율 | 40% |
| 정확성 (') | 0.1 |
| 자기 로킹 | 예 |
| 체중 (킬로그램) | 6 |
| 설치 홀 | 6*M8 |
| 중심원 직경 | Φ 40 밀리미터 |
| 내부 구멍 | Φ 30 밀리미터 |
| 워크 온도 | - 30C ~+80C (선택적 특별한 그리스가 춥거나 더 뜨거운 장소에 사용했습니다) |
| 보증서 방책 | 5년, 이용 가능한 보증 확장 |
슬유잉 드라이브를 구입할 때, 당신은 다음과 같은 매개 변수를 알 필요가 있습니다 :
1 토크
2 RPM
3 슬유잉 환원제
