제품 상세 정보:
|
| 모델: | VE9 | 셀프 록크: | 예 |
|---|---|---|---|
| 증명서: | ISO9001, CE | 보증: | 5~10년 |
| 재료: | 50Mn, 42CrMo | 애플리케이션: | 개방 영역 태양 추적자들 |
| 색: | 요청된 것으로 | 정확도: | ≤0.1 |
| 강조하다: | ISO9001 수직 슬루잉 드라이브,반대 에러전 웜 드라이브 다수 벨소리,ISO9001 선회 링 드라이브 |
||

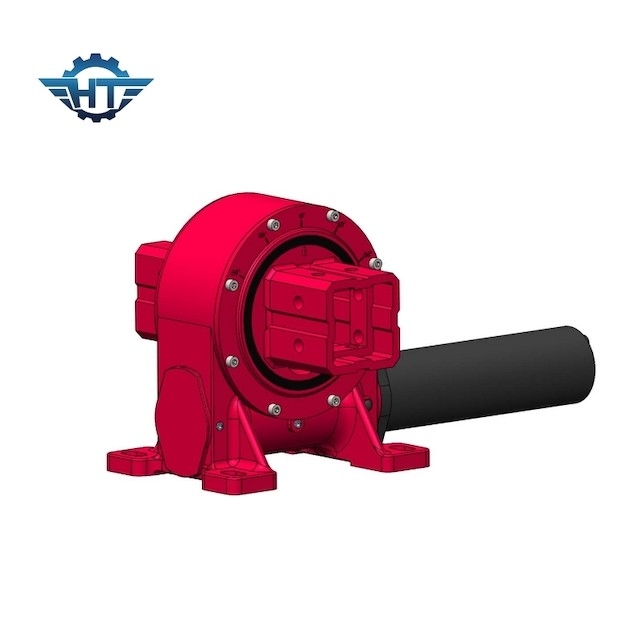

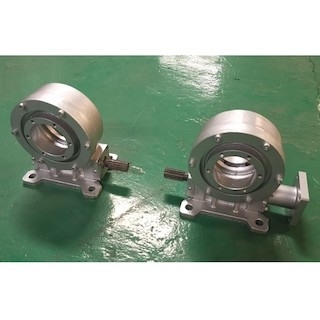

9 인치 한 개의 슬유잉 웜 기어, 개방 영역 태양 추적자들을 위한 반대 에러전 코팅
드라이브 기술을 비트는 단일축
단일축 슬루잉 드라이브는 구동 전원과 통합된 감소 전달 기구입니다. 회전은 함께 단일축에, 또는 다중 축에서 있을 수 있습니다. 그것 회전, 감속의와 욕심 부리 기능을 통합하는 다목적 감소 전달 기구가 단순 구조와 편리한 제품과 동시에 유지이고.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
평평한 단일축 추적시스템
평평한 단일 축 추적시스템은 시장에서의 가장 폭넓게 사용된 추적시스템이며, 그것이 NS-주축 평평한 단일 축 추적시스템 (말하자면, 회전 축이 남북의 방향에 설치됩니다)과 EW-주축 평평한 단일 축 추적시스템 (이에 회전 축으로) 분할될 수 있습니다. 동서 방향에 설치됩니다). 그들과 NS-주축 중에 평평한 단일 축 추적시스템은 가장 폭넓게 사용된 것 입니다.
NS-주축 수평선상 단일 축 추적시스템에 대해, 더 높은 위도와 지역에 적응하기 위해, 기울기 각도와 평평한 단일 축 추적시스템은 개발되었습니다.
