제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 " |
|---|---|---|---|
| 기어 비율: | 61:1 | 정격 토크: | 4300 Nm |
| 홀딩 토크: | 27200Nm | 토크를 기울이기: | 16000 Nm |
| 효율: | 40% | 출력: | 플랜지 |
| 강조하다: | solar tracker drive,solar slew drive |
||

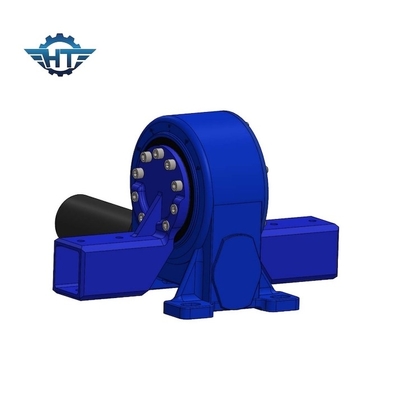

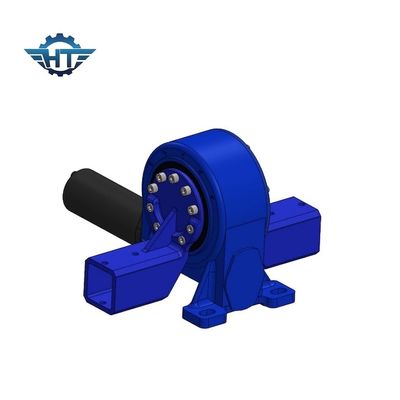

둘러싸인 웜 기어 다수는 태양추적 시스템을 위한 정사각형 튜브 출력으로 구동합니다
웜 기어 다수 드라이브 기술
슬유잉 드라이브의 회전하는 모듈은 기어와 회전하는 벨소리를 포함하는 무쇠 주택에 통합된 소형 회전 장치입니다. 기어는 높은 정밀도와 회전하는 벨소리를 회전시키고, 부드러운 회전과 최단수리를 고려합니다. 수직형 슬루잉 드라이브는 1 고성능인 단위로 수직 장착과 완전 봉합 드라이브를 제공합니다. 그것은 필수적 기계 투과 부입니다.
우리는 ISO9001 제도에서 요구되는 기준을 기반으로 제조됩니다. 우리는 또한 CE 인증을 통과했습니다. 다수 드라이브는 긴 수명을 가지고 있고 그것이 사용 시간을 사용하여 30년 분야를 위해 설계됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 높은 백홀딩 토크
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
5. 플랜지 출력
