제품 상세 정보:
|
| 모델: | VE9 | 셀프 록크: | 예 |
|---|---|---|---|
| 증명서: | ISO9001, CE | 보증: | 5~10년 |
| 재료: | 50Mn,42CrMo | 애플리케이션: | 인더스트리얼 |
| 테스트: | 짠 스프레이 | 정확도: | ≤0.1 |
| 강조하다: | solar tracker drive,solar slew drive |
||

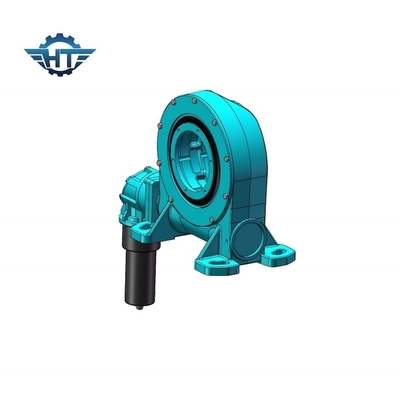

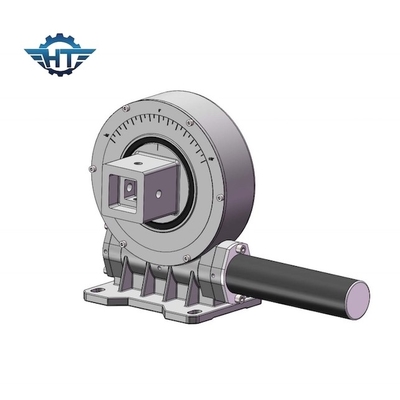

수평선상 단일축 태양추적 시스템을 요구하는 태양 수직 작은 슬루잉 드라이브
작은 슬유잉 드라이브 기술
태양광 발전소는 고정밀도, 효율과 강건한 구동 시스템과 높은 신뢰도를 보여주는 사실상 유지보수가 필요없는 장기 작동을 요구합니다. 특별히 실외 사용을 위해 설계된 유일한 성분은 그 요구를 만족시킬 수 있습니다. 그들이 사실상 백래시 없는 전송율과 매우 느린 움직임을 위해 사용될 수 있기 때문에, 웜 기어 슬루잉 드라이브는 추적자의 방위 조정에 이상적으로 적합합니다. 한정된 물질 중에서 표적-지향 선정에 의해, 완전한 마찰 반응, 높은 피로 강도와 장기 부식 보호와 같은 요구 파라미터는 달성되고 구현됩니다.
태양추적 제어기는 다음을 포함합니다 : 비스듬한 단일축 추적시스템을 요구하는 수평선상 슬유잉 드라이브와 평평한 단일축 비스듬한 단일축 추적시스템 수평선상 다수 드라이브는 최대 유효성 태양추적 해결책입니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
물질에서부터 완성품까지, 우리의 웜 드라이브는 설계되고, 시험되고 customers'special 요구에 따라 효율성의 트래킹 정밀도에 대하여 보증됩니다.
슬유잉 드라이브는 제한 없는 원주형 회전과 속도 감소를 실현할 수 있고, 더 큰 축방향 힘, 반경 방향 하중과 오버르턴링 힘에 견딜 수 있습니다. 그것은 고정밀도, 소형 구조와 큰 수용력의 장점을 즐깁니다.
