제품 상세 정보:
|
| 타입: | VE5 슬유잉 드라이브 | 재료: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 집중된 태양 추적자들 | 보증: | 10년 |
| 색: | 고객은 요구했습니다 | 사이즈: | 3 인치 - 25 인치 |
| 모터: | 24VDC | 특징: | 장수 |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||

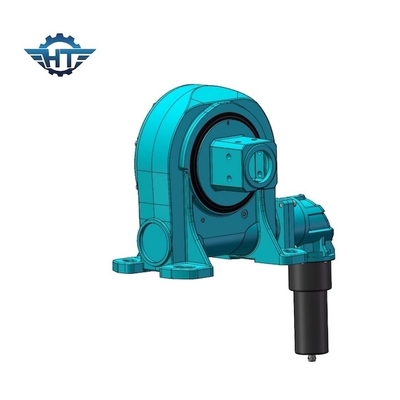

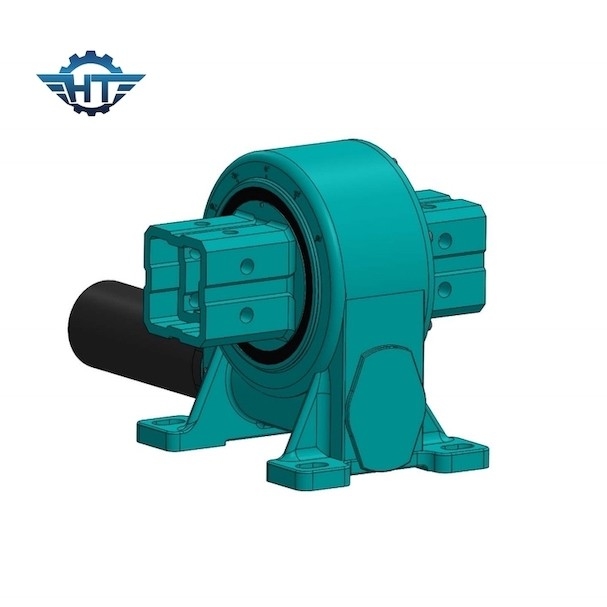

집중된 태양 추적자들을 요구하는 단일축 태양 추적자 작은 다수 드라이브
작은 다수 드라이브 기술
일반적으로 웜 드라이브 또는 선회 베어링으로써 언급된 다수 드라이브는 완전한 것 이고 장비 또는 슬루잉 링 베어링, 웜, 기지와 완전히 밀폐 함체로 구성되는 시스템을 설치하기 위해 준비합니다. 그것은 수력이거나 일렉트릭 모터, 행성 트렌스미션으로 주문 제작될 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
1. 0~180'으로부터 회전하세요
2. 왼쪽이나 오른쪽으로 편 위의 구동 모터를 연결시키세요
3. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수직 설치에 적합한 높은 백홀딩 토크
9. 저보수
애플리케이션
광기전성 동력화차 추적은 평평한 단일 축 연동제, 비스듬한 단일 축 연동제, 비스듬한 단일 축과 2축 추적시스템을 포함합니다.
1. 평평한 단일축 연계
30 도 이하 남위와 12 도보다 적은 지면 경사에 적합합니다.
2. 비스듬한 단일축 연계
고위도 지방으로 매체에 적합하게, 지상은 대략 평평할 필요가 있습니다.
3. 비스듬한 단일 축 유닛
고위도 지방으로 매체에 적합합니다.
4. 이원축
어떠한 위도에도 적합합니다.
