제품 상세 정보:
|
| 타입: | VE 선회 드라이브 | 재료: | 42CrMo 또는 50Mn |
|---|---|---|---|
| 보증: | 5~10년 | 사이즈: | 3 인치 내지 25 인치 |
| 치아의 종류: | 나선형 치아 | 모터: | AC 또는 DC 또는 유압식 |
| 색: | 고객은 요구했습니다 | 애플리케이션: | 태양 추적자 |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||

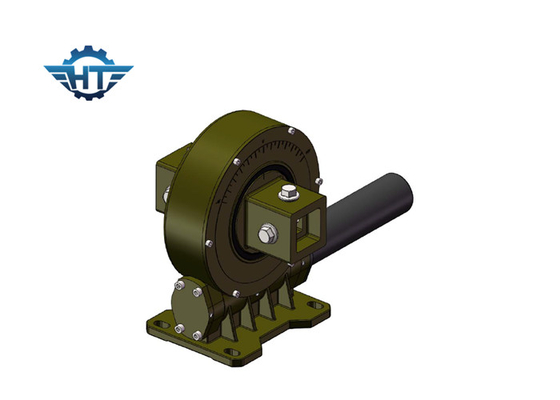

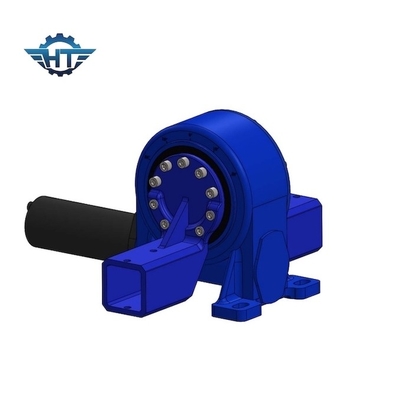

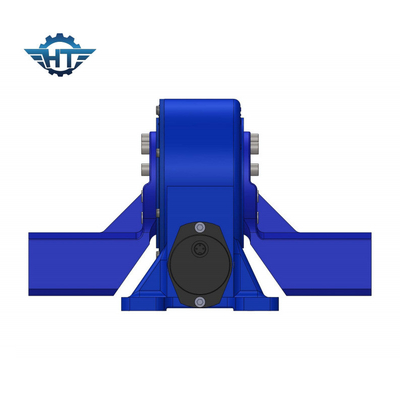

VE9 수직 웜 기어 작은 다수는 12VDC 기어 들 모우터와 밀폐 함체로 구동합니다
웜 기어 작은 다수 드라이브 기술
다수 드라이브는 통합된 구동 전원과 풀-사이클 회전 속도 감소 구동 메커니즘입니다. 그것은 드라이브 추종자와 메커니즘 부착으로서 사용됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 모듈성
회전 구동기의 높은 집적도 때문에, 사용자는 회전 장치를 구성하는 부품의 각각 작품을 구입하고 처리하고, 어느 정도까지 이로써 매우 노동 생산성을 향상시키면서, 생성물 생산의 초기의 제조 프로세스를 감소시킬 필요가 없습니다.
2. 보안
반대 셀프-로킹 특성과 웜 기어 드라이브가 반대 자기 로킹을 달성할 수 있습니다, 그것이 단지 웜에 의해 가동될 수 있고, 웜 기어에 의해 가동될 수 없습니다. 이 조수석은 회전 구동기가, 과학적이고 기술 컨텐츠의 호스트를 향상시키는 동안, 상승, 가공 작업과 타장비에서 넓게 사용되 그러나 또한 매우 호스트 작동과 작동 안전 요인의 안정을 강화할 수 있도록 허락합니다. 설치와 비교해서, 전통적 회전식 상품과 다수 드라이브는 단순하고 대부분은 설치를 위한 저장 공간을 유지하도록 쉽습니다.
3. 호스트 디자인을 단순화하세요
전통적 기어장치 드라이브와 비교해서, 웜 기어 드라이브는 몇몇의 경우에, 상대적으로 큰 감소율일 수 있습니다, 호스트가 고객들을 위한 조달 비용을 줄이기 위해, 환원제 부분을 구하 그러나 또한, 매우 호스트 실패 율을 내립니다.
애플리케이션
자사 제품은 슬유잉 드라이브와 관련 성분을 포함하며, 그것이 주로 한 개이거나 듀얼 주축 태양추적 시스템, 건설 차량, 항구 기계, 모듈 차량과 작은 풍력 시스템에서 적용됩니다.
슬루잉 드라이브 / 환원제는 더 치아 접촉, 상승된 드라이브 토크와 평활기 회전을 제공하는 모래시계 워엄 축과 선회 링의 조합으로 인해 주택으로부터 그리고 배로 PV / CPV / CSP 태양 열추적 시스템을 위해 고객에 의해 선택되고 있습니다. 둘다 정규적이어서 만나는 것이 모델들 60명 이상을 가지고 3 인치 내지 25 인치로부터 이용가능한 다른 크기와 PV, CPV, CSP와 태양 화력 추적 분야의 정확 트래킹 요구가 있습니다.
