제품 상세 정보:
|
| 타입: | VE 선회 드라이브 | 재료: | 42CrMo 또는 50Mn |
|---|---|---|---|
| 보증: | 5~10년 | 사이즈: | 3 인치 내지 25 인치 |
| 치아의 종류: | 나선형 치아 | 모터: | AC 또는 DC 또는 유압식 |
| 색: | 고객은 요구했습니다 | 애플리케이션: | 집중 태양광 발전 시스템 |
| 강조하다: | solar tracker drive,slewing drive for solar tracking system |
||

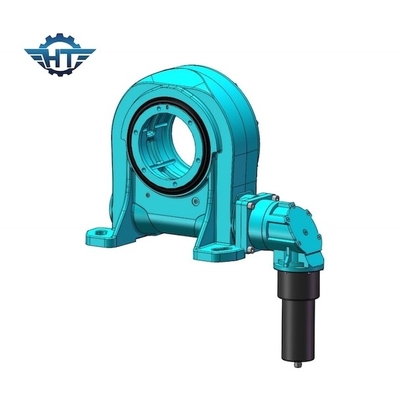

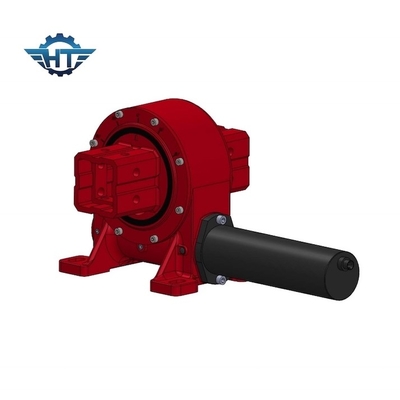

과중한 업무 웜 기어박스 IP66은 집중된 태양열발전시스템을 요구하는 제로개 반발 다수 드라이브를 에워쌌습니다
웜 기어박스 기술
다수 드라이브는 (전기이거나 수력인) 다수 반지, 기어, 주택과 모터의 포함된 필요 부품 모두 갖춘 단위이고 그것이 굴대, 광선이고, 순간 충전재를 위해 설계됩니다. 우리는 고정밀도가 필요한 적용성을 위해 특별히 높은 반발 웜 기어 다수 드라이브를 개발했습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
특징
1. 행투오 다수 드라이브는 증가된 부하 취급, 효율성과 정확도를 위한 모래 시계 (인벨럽핑을 두배로 하세요) 웜 기술로 동력이 공급됩니다.
2. 옵션과 증가하는 특성을 밀봉하면서, 폭 넓게 다양한 드라이브 스타일, 모델 크기, 성능 범위를 제조하세요.
3. 지름에서 75 밀리미터 내지 800 밀리미터로부터의 표준 모델 크기.
4. 반발, 거의 제로 반발
5. 자기 로킹
다수의 옵션
1. 기어 감속비 31:1 내지 150:1
2. 다수의 축 장착의 수평선상, 수직이거나, 조합
3. 단일의 벌레 또는 두배 웜
4. 전기이거나 수력 모터 선택
5. 주택 : 열리거나 닫힙니다
6. 주문 제작된 입력 구조
7. 애플리케이션 요구 사항 당 주문 설계
