제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 " |
|---|---|---|---|
| 기어 비율: | 61:1 | 정격 출력 회전력: | 4300 Nm |
| 홀딩 토크: | 27200Nm | 토크를 기울이기: | 16000 Nm |
| 효율: | 40% | 정확합니다: | 0.1 이하 급 |
| 강조하다: | 수직 슬유잉 드라이브 트렌스미션,IP66 수직 슬루잉 드라이브,태양 트래킹 시스템 수직 슬유잉 드라이브 |
||

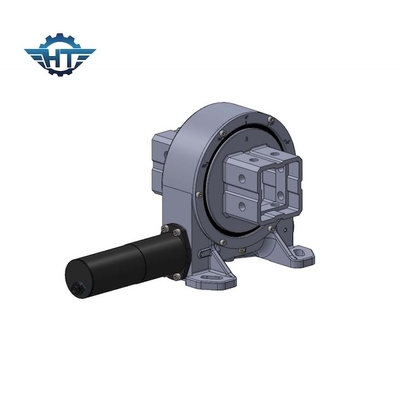

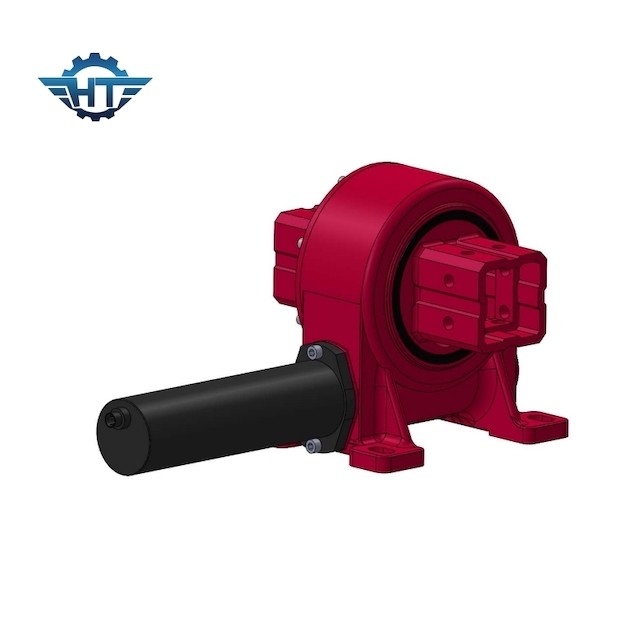

케케묵은 출력 태양추적 시스템을 위한 IP66 수직 슬루잉 드라이브 트렌스미션
수직 슬유잉 드라이브 트렌스미션 기술
다수 웜 드라이브 시스템은 선회 링, 밑창판과 웜으로 구성되는 촘촘하게 건축된 단위입니다. 이 유닛은 선회 링과 웜의 장점을 하나의 장치로 이끕니다.
그것은 복합 하중을 취급할 수 있는 연속적이거나 주기적 움직임과 슬로우 순환을 요구하는 적용에 적합합니다. 제품은 전기이거나 수력 모터를 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다.
그것의 경도, 고강도와 다른 언급된 장점 때문에, 웜 드라이브 시스템은 큰 해양 포털 운반트럭의 휠 유닛에, 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인, 신장가능 회전하는 사다리와 같은 변화하는 장비에서 사용됩니다.
기술 데이터
| 모형을 만드세요 : | VE9 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 4300 N.m |
| 순간 토크를 기울이기 | 16 Ｋ N.m | 홀딩 토크 | 27 Ｋ N.m |
| 정적 굴대 평가 | 60 나트 | 정적 광선 평가 | 130 나트 |
| 동적 굴대 평가 | 30 나트 | 동적 광선 평가 | 65 나트 |
| 기어 비율 | 37:1 | 효율 | 40% |
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 실패를 제어하는 소프트웨어의 / 드라이브 안에 있는 하드 리미트가 케이스에 넣는 회전 ±60', 단단한 스톱
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
