제품 상세 정보:
|
| 기어 비율: | 85:1 | 타입: | 둘러싸입니다 |
|---|---|---|---|
| 애플리케이션: | 건설 기계 | 드라이버: | 수력 원동기 |
| IP은 등급입니다: | IP66 | 색: | 요청된 것으로 |
| 효율: | 40% | 정확도: | 0.15 급 |
| 강조하다: | solar tracker drive,slewing drive for solar tracking system |
||

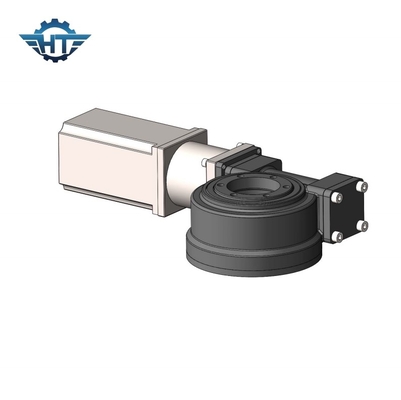

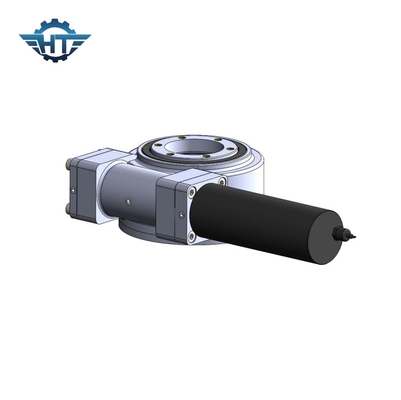

웜은 건설 기계를 위해 퀀칭된 이와 둘러싸인 작은 다수 드라이브에 기어를 넣었습니다
둘러싸인 작은 다수 드라이브 기술
SE 시리즈는 IP66 구내 보호 수준과 밀폐 함체 다수 드라이브입니다. 그것은 다수 벨소리와 워엄 축 사이의 접촉에서 5개 이와 모래시계 워엄 축으로 설계됩니다. 이 설계는 무거운 짐을 위한 매우 단단한 백 홀딩 토크 용량을 제공합니다. 광산업, 시멘트 산업과 더욱 많은 미세 입자 환경의 높은 오염과 산업은 그것의 밀착도을 요구하는 이 드라이브를 선호합니다. 그것은 또한 그것이 잘 다른 디자인과 비교하여 밀봉된 것처럼 폭우와 눈의 영향을 받은 대부분의 야외 설비를 위한 선택입니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
애플리케이션
웜 드라이브는 다음과 같은 다양한 응용 프로그램과 다양한 작동 조건에서, 많은 기계와 장비에 효과적인 것으로 입증되었습니다 : 건설과 조립체 플랫폼, 태양계의 배치하는 임업기계, 물질 취급 장비에서 조종석의 배치, 상부구조의 제어와 건설 기계, 산업용 크레인과 기타의 업무용 애플리케이션.
장점
1. 효율적으로 오일 누출을 피하기 위한 골자 오일 실을 사용하세요
2. 설계된 증가하는 차원은 다수의 애플리케이션과 일치할 수 있습니다.
3. 손쉬운 유지보수
4. 강력 접착과 토크를 운전하는 것 가지고 있는 웜 기어 조립체를 채택하세요
