제품 상세 정보:
|
| 모델: | VE9 | 기어 비율: | 61:1 |
|---|---|---|---|
| 애플리케이션: | 태양열 트래킹 시스템 | 원래 장소: | 창주, 중국 |
| 구조: | 헬리컬 웜기어 | 증명서: | ISO9001, CE |
| 설치: | 설치된 수직 | 반발: | <0.1' |
| 강조하다: | 드라이브를 비트는 소형 웜 기어박스,드라이브를 비트는 60 나트 웜 기어박스,드라이브를 비트는 태양열 트래킹 시스템 |
||

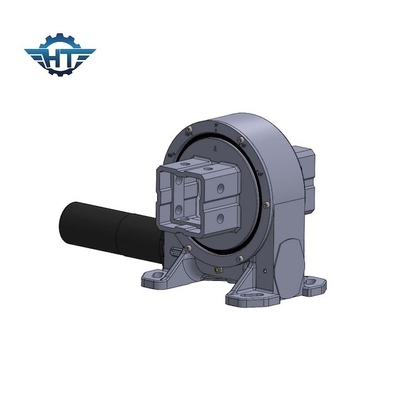

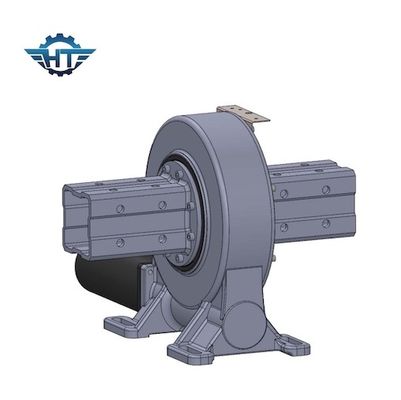

PV, CPV, CSP 태양열 트래킹 시스템을 요구하는 드라이브를 비트는 VE9 소형 웜 기어박스
드라이브 기술을 비트는 웜 기어
작용하세요 : 슬유잉 드라이브는 수평방향 샤프트 위의 웜이 기어를 위한 운전자를 역할을 하는 표준 웜 기술력으로 작용합니다, 일반적으로, 손잡이가 전동 변속 장치 모터에 의해 가동됩니다.
기어 비율 :수평선상 웜의 회전은 수직축에 관한 기어를 스크류 축으로 바꿉니다. 이 조합은 구동한 장치의 속도를 감소시키고, 또한 그것의 토크를 증가시킵니다 ; 비례하여 속력을 그것을 증가하는 것 감소합니다.손잡이의 속도 비율은 웜 휠 또는 기어에서 이의 수에 웜에 줄수（나사）의 관계에 달려 있습니다.
드라이브를 비트는 VE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
VE9 슬유잉 드라이브의 기술적인 매개 변수
| 모델 | VE9 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸인 Housing,IP66 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 7320 N.m |
| 순간 토크를 기울이기 | 16.3 Ｋ N.m | 홀딩 토크 | 55 Ｋ N.m |
| 정적 굴대 평가 | 60 나트 | 정적 광선 평가 | 130 나트 |
| 동적 굴대 평가 | 30 나트 | 동적 광선 평가 | 65 나트 |
| 기어 비율 | 61:1 | 효율 | 40% |
애플리케이션
슬유잉 구동 어플리케이션은 태양 추적자들과 CSP, CPV, 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트 등을 포함합니다.
