제품 상세 정보:
|
| 재료: | QT | 모델: | VE7 " |
|---|---|---|---|
| 기어 비율: | 51:1 | 표준 색: | RAL 9006 |
| 정규 출력 토크: | 5100Nm | 홀딩 토크: | 39kNm |
| 토크를 기울이기: | 5kNm | 맥스 토크: | 7650Nm |
| 강조하다: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

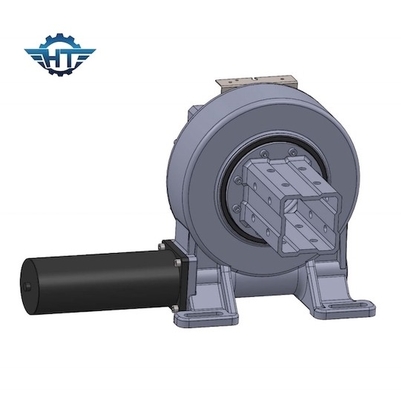

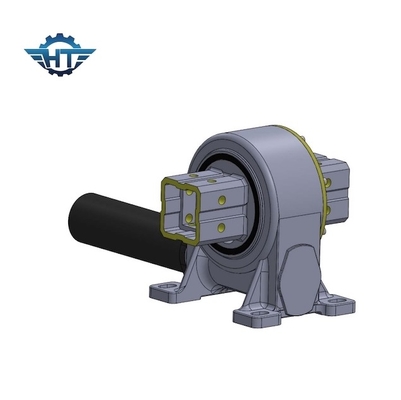

기우뚱한 트래킹 시스템을 요구하는 고토크 VE7 수직 단일축 태양 다수 드라이브
잉글 주축 태양 다수 드라이브 기술
비스듬한 단일 축 추적 브라켓의 회전 축은 수평면에 대한 기울기 각도에 설치되고 그것이 1차원 주축의 주위를 회전합니다. 회전 축의 방향은 남북이어서, 광 기전력 모듈의 수광면이 일차원 방향에서 가능한 것으로 햇빛의 입사 각도와 직각인 것으로 있습니다.
드라이브를 비트는 VE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
특징
1. 포괄적 축방향 힘과 반경 방향 하중과 모멘트 전복을 전할 수 있는 저속 조건 하에 고토크 생산량
2. 나선형 기어와 웜 드라이브 방식. 좋은 경제, 축방향 사이즈의 강한 유연성
3. 봉투 글로보이드 웜, 다중 이 접촉, 강한 하중-지지 용량
4. 고성능 밀도비
5. 셀프-로킹 성능 또는 추가 입력 브레이크
6. 좁은 공간 비율, 편리 설치와 분해
7. 다양화된 출력 형태
8. 사전-조정 더 갭은 기계에 평가하고 직접적으로 설치합니다
9. IP66
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
