제품 상세 정보:
|
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 효율: | 40% | 정확합니다: | ≤ 0.1 |
| 드라이버: | 전동기 | 타입: | 수직은 증가했습니다 |
| 애플리케이션: | 태양 추적자 | 색: | 요구됩니단 대로 |
| 강조하다: | 수직 웜 기어 다수 드라이브,웜 기어 다수는 9 인치를 운전합니다,수직 말 탄 웜 기어 다수 드라이브 |
||

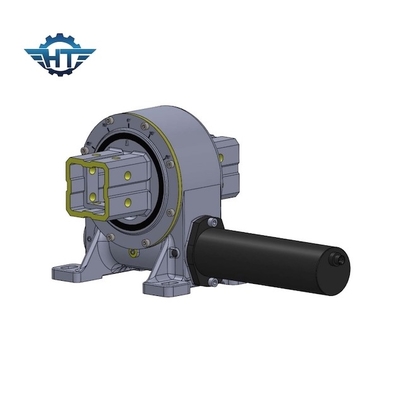

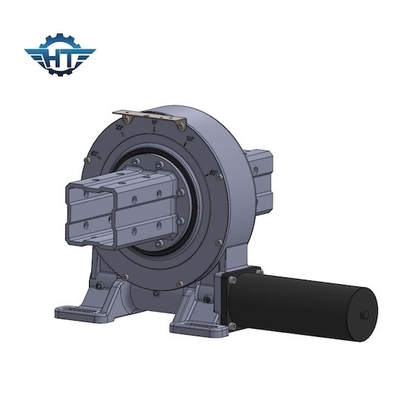

고토크 태양추적 시스템을 요구하는 9 인치 수직 웜 기어 다수 드라이브
웜 기어 다수 드라이브 기술
외접 기어와 선회 링으로 구성되는고 투과율로 간결한 결론을 지니는 선회 링이 인접하는 기어 워엄 축과 결합했습니다. 셀프-로킹 기어셋에 의해, 무차단은 구동 엔진에 필요합니다. 직접적으로 탑재된 행성 기어드 모터로 또한 이용 가능합니다.웜 기어 드라이브의 웜 드라이브 더 높은 내마모성, 그것이 안정과 신뢰성의 건강한 실적으로 강한 출력 토크와 경사 모멘트 토크를 로딩할 수 있습니다. 웜 드라이브는 또한 더 높은 트랙킹 정확한 분야가 가능합니다.
VE 시리즈의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
장점
1. ±60', 단단한 스톱 내부의 바퀴모양입니다
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
애플리케이션
적용은 태양 추적자들, 풍력 발전용 터빈, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기, 자동차 리프트와 풍력 발전용 터빈, 접시, 위성 안테나 등을 포함합니다.
