제품 상세 정보:
|
| 감속기 및 모터: | VE5, 24VDC | 재료: | 내마모 |
|---|---|---|---|
| 애플리케이션: | 태양 추적 시스템 | 보증: | 5~10년 |
| 색: | 필요에 따라 | 사이즈: | 3에서부터 25 인치 |
| 모듈: | 웜기어 모듈 | 특징: | IP66, 긴 수명 |
| 강조하다: | 수직 슬유잉 드라이브 작은 반발,25 인치 수직 다수 드라이브,드라이브를 비트는 웜 기어 모듈 |
||

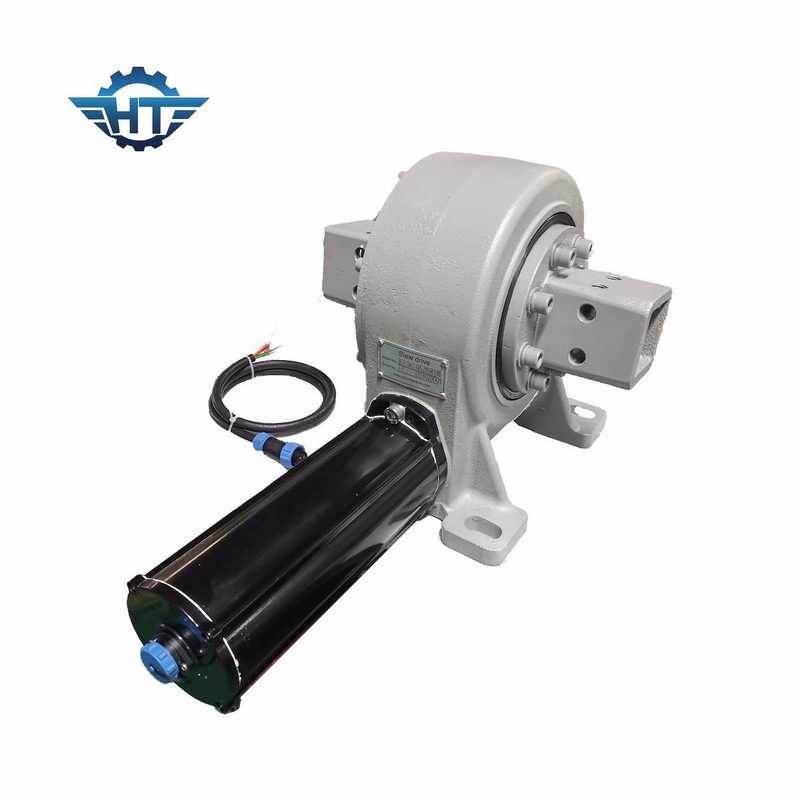

수직 단일축 다수는 작은 반발 태양추적 시스템을 위해 구동합니다
수직 단일축 다수 드라이브 기술
선회 베어링과 고리 모양 웜 구조의 사용에 기인하게, 태양추적 회전식 드라이브 장치는 다중 이 접촉을 달성할 수 있고 큰 전파 토크와 안정적인 작동의 특성을 가집니다 ; 그것은 큰 광선이고 축상의 부하와 강한 전도에 견딜 수 있습니다. 토크 (방풍 저항)은 넓게 국내이고 외국 손님들에 의해 태양광 발전 발전 추적시스템과 다른 신 에너지 산업에서 사용되고 있습니다. 제품은 현재 직경 3 인치에서 직경 25 인치까지 범위이고 60개의 종류 보다 더 많은 모델들을 9명 가지고 있으며, 그것이 광기전성, 광전자, 광열효과 종무 판사와 정확성 추적의 상이한 형태의 필요를 충족시켜 줄 수 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, 평평한 단일축 연계를 위한 SE21. 이런 종류의 시스템은 30 도 이하 남위와 12 도보다 적은 지면 경사에 적합합니다.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, 비스듬한 단일축 연계을 요구하는 SE21 슬루잉 드라이브. 이런 종류의 그것은 고위도 지방에 대한 시스템 매체에 적합합니다, 지상이 대략 평평할 필요가 있습니다.
3. SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, 비스듬한 단일 축 유닛 동안 VE9 슬유잉 드라이브인 SE1. 이런 종류의 시스템은 고위도 지방에 대한 매체에 적합합니다.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, 듀얼 태양추적 시스템을 요구하는 SDE21 슬루잉 드라이브. 이런 종류의 시스템은 모든 약간 지형에 적합합니다.
