제품 상세 정보:
|
| 모델: | VE9 | 홀딩 토크: | 80 크킨텀 |
|---|---|---|---|
| 토크를 기울이기: | 68000 Nm | 출력 토크: | 16 크킨텀 |
| 축상의 부하: | 60 나트 | 근본적 로드: | 130 나트 |
| 증명서: | ISO9001, CE | 셀프 록크: | 예 |
| 강조하다: | 9 인치 슬유잉 드라이브 트렌스미션,웜 드라이브 다수 드라이브 트렌스미션,수력 원동기 다수 드라이브 트렌스미션 |
||

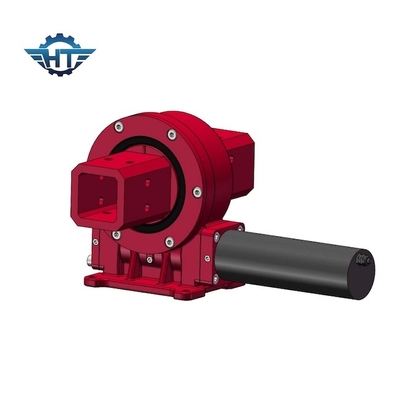

9 인치 슬유잉 드라이브 트렌스미션, 태양 전지판 태양 트래킹 시스템을 위한 전기 모터
슬유잉 드라이브 트렌스미션 기술
SE : 수단 수평식 (미끄럼 베어링 구조), SDE : 수직이고 수평선상 (미끄럼 베어링 구조물), VE에게 다음을 의도합니다 Ｓ 앞의 수단 수직 (미끄럼 베어링 구조), Ｚ는 제로 클리어런스를 의미합니다 ;
3~25 : 25 인치에 3 인치의 상술을 대표합니다 ;
한 : 전통적 장치의 코드를 보여줍니다. 기기 디자인이 가지고 있다면 주요 변경사항, 코드 비, Ｃ가 사용될 수 있습니다 ;
61 : 슬유잉 장치 (치수)의 감소율을 대표합니다.;
Ｍ : 선회 베어링이 미터법 나사산 구멍을 채택하는 것을 나타냅니다 ; Ｍ 없이 선회 베어링이 인치 나사산 구멍을 채택하는 것을 의미합니다 ;
HA : 선회 링이 쿠엔체드.인 것을 나타냅니다 ; HC : 선회 링이 쿠엔체드.이 아니는 것을 나타냅니다 ; HD : 선회 링이 쿠엔체드.인 것을 나타냅니다 ;
HQ : 선회 링 이 아우터 링의 QPQ 처리를 보여줍니다. HN : 슬유잉 링. 이 아우터 링의 질화처리를 보여줍니다 ;
비 : 웜 입력 단부가 웜 입력 단부가 Φ12 홀.인 것을 6B 스플라인 (12M이 나타낸다는 것 인 것을 나타냅니다 ; 웜 입력 단부가 Φ25 구멍인 것을 25M은 나타냅니다 ;
160은 160CC 수력 원동기가 웜 입력 단부에 설치되는 것을 의미합니다. 24는 24V 기어드 모터가 웜 입력 단부에 설치되는 것을 의미합니다 ;...);
Ｒ : 옳은 인스톨이션.을 의미합니다 ; Ｌ : 수단은 인스톨이션.을 남겼습니다 ;
Ｃ : 블라인드 캡을 의미합니다 ; 한 : 수력 원동기 석유항의 방향을 의미합니다 마주치는 외부가 (나이 : 수력 원동기 석유항의 방향이 다음에 안으로 직면하고 있다는 것을) 의미합니다 ; Ｅ : 부호기로 의미합니다 ;
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 |
251 킬로그램 |
애플리케이션
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
전형적 변동 구동 어플리케이션은 포함하지만, 다음으로 제한되지 않습니다 : 태양 추적자, 풍력 발전용 터빈, 남자들의 리프트, 수력 기계, 원격 조정기, 굴삭기, 리프트, 크레인, 드릴링 장비, 군 장비.
