제품 상세 정보:
|
| 브랜드 이름: | Hangtuo | 재료: | 50Mn, 42CrMo |
|---|---|---|---|
| 모델: | 수직형 | 증명서: | ISO9001, CE |
| 모터: | 12/24VDC | 유지: | 자유롭게 하세요 |
| 색: | 요청된 것으로 | 셀프 록크: | 예 |
| 강조하다: | 태양 수직 슬루잉 드라이브 트렌스미션,수직 IP66 슬루잉 드라이브,한 개의 태양 추적자들 수직 슬유잉 드라이브 |
||

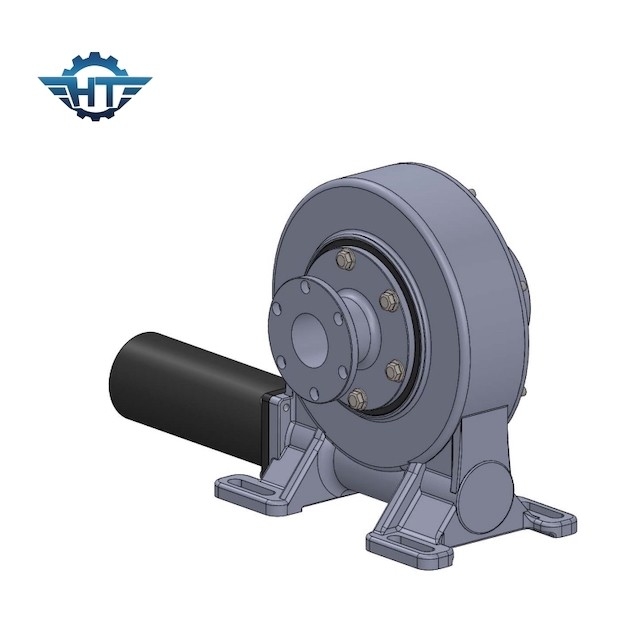

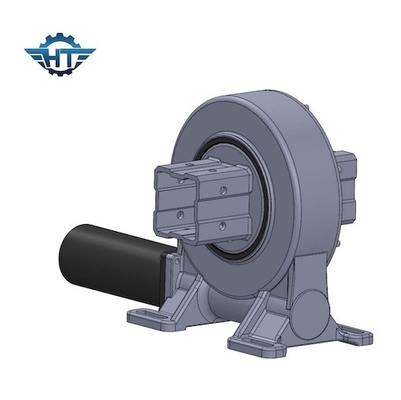

수평선상 한 개의 태양 추적자들을 위한 보수할 필요가 없는 IP66 태양 다수 드라이브 트렌스미션
태양 다수 드라이브 트렌스미션 기술
신뢰할 수 있는 배달 - 대부분 주문은 15 일 이하 에서 운반합니다
기술 지원 - 엔지니어들은 도움이 되기 위해 대기중인 중입니다
공정 가격에 있는 고품질 슬유잉 드라이브 - 우리는 제품과 우리 자신의 공장이 모든 주요 브랜드의 품질을 만나거나 초과하게 하고 예산 이내에 당신을 유지하기 위해 다른 순서를 기반으로 경제적 배송 방법을 이용할 것입니다
작전과 유지 보수 작업과 유지보수 서비스는 당신의 오버헤드와 수수료를 낮춥니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
설치
1. 준비
1.1 물리적 손상을 요구하는 다수 드라이브를 확인하세요.
1.2 깨끗한 지지면
2. 장착 볼트
기어박스 제조사로서, 우리는 사용된 잠금 장치 탑재를 공급하거나 허용하거나 권고하지 않습니다. 우리의 제품을 첨부할 이 품목을 상세화하는 것에 세심한 주의를 당신의 것으로 데려가세요.
지정된 크기, 수와 품질 등급은 사용될 것입니다.
통제력 비율 (볼트의 지름에 대한 그립 길이)은 최소 ≥1.5에서부터 최대 ≤2까지, 관찰될 것입니다.
완전히 나사산 축과 볼트는 허용할 수 없아야 합니다.
다수 드라이브 기능과 수명과 볼트 이음부의 내구성은 비순응의 경우에 영향을 받습니다.
허용할 수 있는 계면 압력이 초과되지 않도록 적절한 크기의 평 와셔와 조임 토크 중에서 강도 선택을 사용하세요.
장착 볼트는 적당히 정확한 예비적재에 의해 확보된 노멀 케이스에 있습니다.
주목하세요 : 분할 링, 분할 워셔, 허용할 수 없은 기타 등등의 사용.
조임 토크와 이니셜은 장착 볼트를 위해 사전로딩합니다.
|
조임 토크 |
장착 볼트 차원 |
|||||
| 클래스 |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| 클래스 8.8 | 10.2 N.M | 24.7 N.M | 49 N.M | 85.5 N.M | 212.2 N.M | 414 N.M |
| 클래스 10.9 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| 클래스 12.9 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
