제품 상세 정보:
|
| 타입: | 밀폐형 하우징 | 재료: | 42CrMo, 50Mn |
|---|---|---|---|
| 교통 방식: | 해로로, 방송되고 급행열차를 타세요 | 능률: | 40% |
| 모델: | 단일축 | 비율: | 78:1 |
| IP은 등급입니다: | IP66 | 애플리케이션: | 태양 전지판 트래킹 시스템 |
| 강조하다: | 드라이브를 비트는 CE 단일축,비틀리는 단일축은 12 인치를 운전합니다,둘러싸인 슬유잉 드라이브 12 인치 |
||

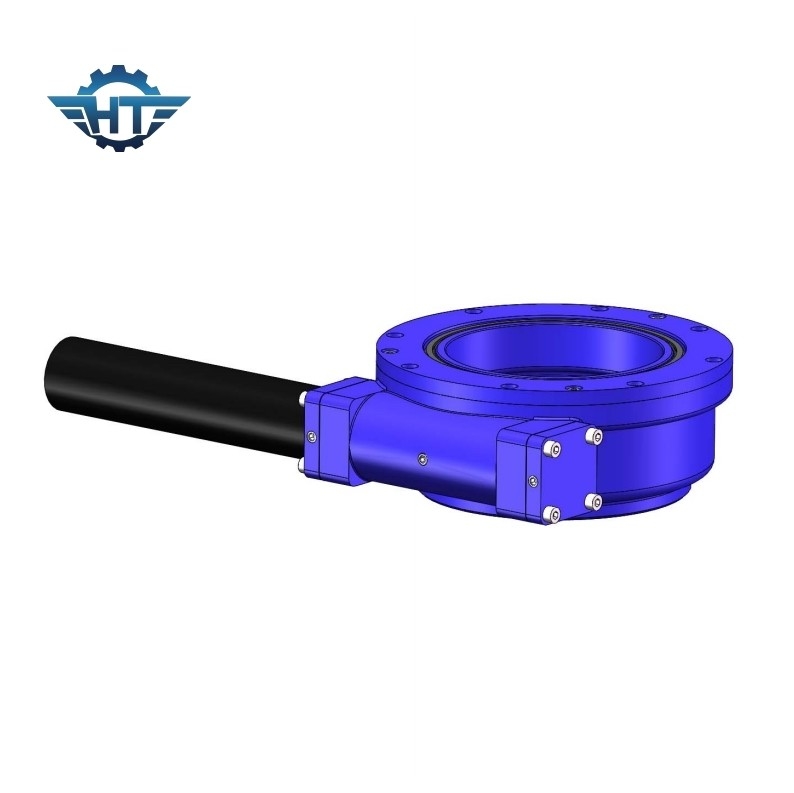

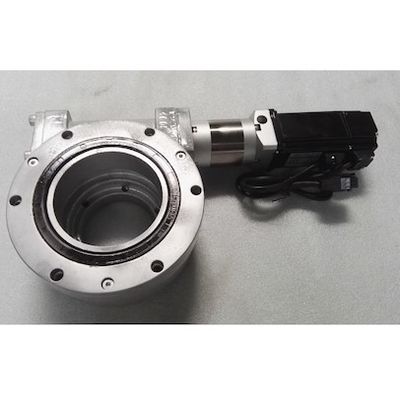

CE 단일축 웜 기어 다수 드라이브, 12 인치 태양 전지판 트래킹 시스템
웜 기어 다수 드라이브 기술
다수 드라이브는 더 많은 공간을 탑재하고 구하도록 쉬운 다수 제품의 새로운 종류입니다. 다수 드라이브는 웜, 다수 벨소리, 호스 주입, 모터와 기타로 구성됩니다. 핵심적인 부분이 선회 베어링이어서 다수 드라이브는 또한 동시에 굴대, 방사 로딩과 제목화 순간을 지닐 수 있습니다.
SE 모델 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 틸팅 토크 (kN.m) |
보유 토크 (kN.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 | 정확성 (급) |
IP | 일하는 테프 (C) |
자기 로킹 | 중량 (킬로그램) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 204 |
애플리케이션
단일축 추적시스템
단일 축 추적은 다양한 레이아웃 설계로, 연결 구조를 형성하기 쉽고 전기 밀대 연동제 계획이 더욱 전력 구조와 제어 시스템의 비용을 줄이기 위해 또한 추가될 수 있습니다.
이원축 추적시스템
이중 축 추적시스템으로, 연동제 계획을 만드는 것은 힘들고 성분수가 제한될 것입니다. 게다가 이중 축 추적시스템 때문에, 두 독립적 힘 액추에이터가 있습니다. 단일 축 복합제어 시스템과 비교해서. 이것은 골치아픈 장비 점검의 문제를 일으킵니다. 그리고 투자는 단일축 보다 상대적으로 휠씬 더 높습니다
포괄적으로 30 도 이하 위도로 지역에서 발전의 상승 비율뿐만 아니라 수평선상 단일 축 추적과 경사진 단일 축 추적과 이중 축 추적의 구조적 유지 관리 특징과 비교하시오 그러면 수평선상 단일 축 추적시스템 또는 경사진 단일 축 추적시스템을 사용하는 것은 적당합니다. 높게 35 도 보다 위도와 지역은 이중 축 추적시스템에 적합합니다.
