제품 상세 정보:
|
| 모델: | VE7 | 기어 비율: | 57:1 |
|---|---|---|---|
| 애플리케이션: | 집중된 동력화차 | 원래 장소: | 창주, 중국 |
| 드라이버: | 12/24 VDC 유성 기어 모터 | 증명서: | ISO9001, CE |
| 설치: | 수직 | 유지: | 자유롭게 하세요 |
| 색: | 요구됩니단 대로 | 반발: | 0.1 이하 급 |
| 강조하다: | worm drive gearbox,worm gear motor |
||

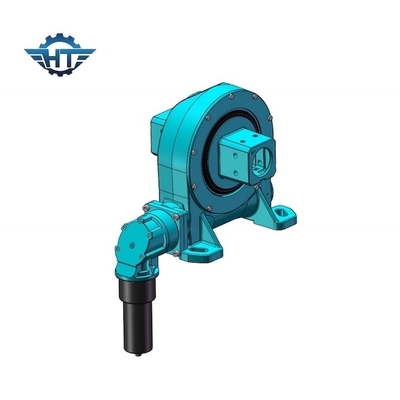

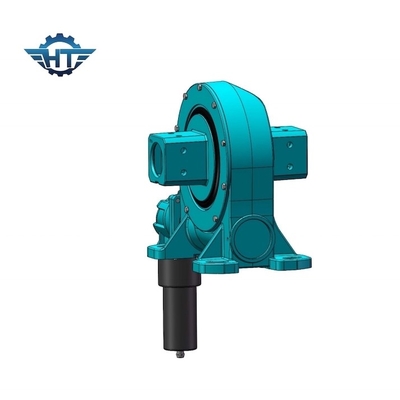

PV 정거장과 집중된 동력화차을 요구하는 7 인치 수직 단일축 웜 기어 다수 드라이브
단일축 웜 기어 기술
기능
슬유잉 드라이브는 수평방향 샤프트 위의 웜이 기어를 위한 운전자를 역할을 하는 표준 웜 기술력으로 작용합니다, 일반적으로, 손잡이가 전동 변속 장치 모터에 의해 가동됩니다.
기어 비율
수평선상 웜의 회전은 수직축에 관한 기어를 스크류 축으로 바꿉니다. 이 조합은 구동 부재의 속도를 감소시키고, 또한 그것의 토크를 증가시킵니다 ; 비례하여 속력을 그것을 증가하는 것 감소합니다.손잡이의 속도 비율은 웜 휠 또는 기어에서 이의 수에 웜에 줄수（나사）의 관계에 달려 있습니다.
글로보이드 웜
우리의 슬유잉 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
매개 변수
| 모형을 만드세요 : | VE7 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 1750 N.m |
| 순간 토크를 기울이기 | 5 Ｋ N.m | 홀딩 토크 | 9.2 Ｋ N.m |
| 정적 굴대 평가 | 34 나트 | 정적 광선 평가 | 58 나트 |
| 동적 굴대 평가 | 17 나트 | 동적 광선 평가 | 38 나트 |
| 기어 비율 | 57:1 | 효율 | 40% |
애플리케이션
태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트.
