제품 상세 정보:
|
| 모델: | VE5 | 기어 비율: | 37:1 |
|---|---|---|---|
| 애플리케이션: | 태양 추적자들 | 원래 장소: | 창주, 중국 |
| 드라이버: | 유성 기어 모터 | 증명서: | ISO9001, CE |
| 설치: | 수직이고 수평선상입니다 | 유지: | 자유롭게 하세요 |
| 색: | 요청된 것으로 | 반발: | 0.15 급 |
| 강조하다: | 드라이브를 비트는 수직 저속 모터,자동차 슬유잉 드라이브 ISO9001,ISO9001 전기 다수 드라이브 |
||

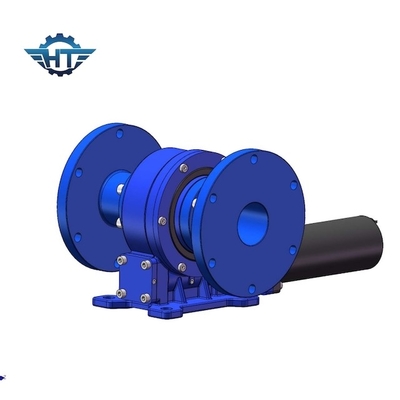

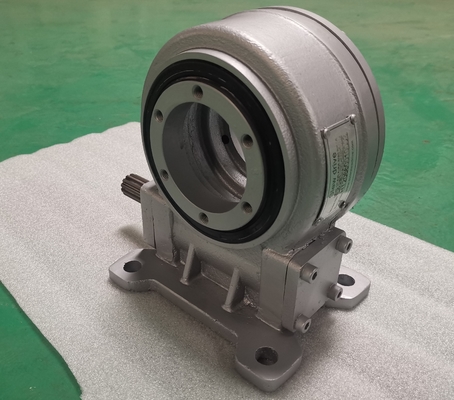

작은 지상 장착 시스템을 위해 드라이브, IP66 5 인치를 비트는 수직 저속도
드라이브 기술을 비트는 저속도
회전식 환원제는 큰 축방향 힘, 반경 방향 하중과 전복 모멘트에 견딜 수 있고, 수평적으로과 Pitch 각도에서 회전하기 위해 턴테이블 또는 브라켓을 운전할 수 있습니다. 감속을 달성하기 위한 웜 구동 기어의 사용. 모터에 의해 가동되어 웜은 회전하기 위해 선회 베어링 이 아우터 링을 운전하고, 아우터 링이 플랜지를 통하여 토크를 출력하고, 선회 베어링 이 내측 링이 토대에 고정됩니다. 그것은, 태양력 발전 효율을 추적하기 위해 발전 시스템을 운전하, 태양추적 브라켓의 구조 설계와 뜻대로 360 도 회전시키기 위해 2개의 상대적으로 회전 대상을 운전하는 건설 기계에서 사용됩니다.
| 모델 | VE5 | 원산지 | 창주, 중국 |
| 브랜드 | HT | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 600 N.m |
| 순간 토크를 기울이기 | 5 Ｋ N.m | 홀딩 토크 | 9.2 Ｋ N.m |
| 정적 굴대 평가 | 16 나트 | 정적 광선 평가 | 27 나트 |
| 동적 굴대 평가 | 8 나트 | 동적 광선 평가 | 14 나트 |
| 기어 비율 | 37:1 | 효율 | 40% |
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
태양 트랙링 시스템
청정과 계속할 수 있는 에너지, 태양에너지가 더 점점 더 사용된 것처럼, 특히 트랙킹 태양광 발전 세대 기술은 전통적 태양광 발전 세대 기술 뒤에 신흥 태양 에너지 이용 기술입니다.
태양 추적시스템은 광기전 패널이 최대한 많이 태양에 직면하게 할 수 있고, 태양광 발전 모듈의 발전을 증가시키고, 효과적으로 광기전성 발전 시스템의 투자비를 줄이고 태양광 발전 모듈의 활용률을 향상시킵니다. 전통적 태양광 발전용 전지에서 전력 장비와 광기전 패널을 연결시키는데 사용된 전송 구조는 복합 구조와 비싼 비용의 단점을 가지고 있습니다.
