제품 상세 정보:
|
| 기어 비율: | 31:1 | 재료: | 무쇠 |
|---|---|---|---|
| 모델: | SDE3 | 실장 방식: | 플랜지 |
| 작동 온도: | -40C~+120C | 출력 속도: | <1 rpm |
| 상품 이름: | 수직 슬유잉 드라이브 | 보호 수준: | IP66 |
| 강조하다: | worm gear slew drive,slewing ring gear |
||

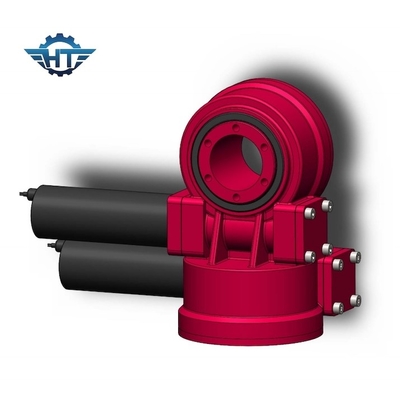

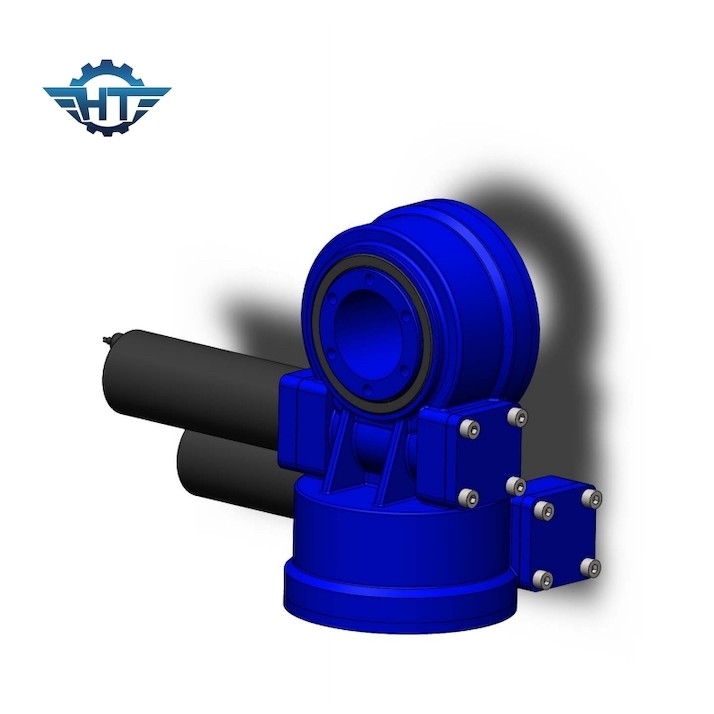

이원축 태양추적 시스템을 위한고 정밀도 SDE3 슬유잉 드라이브 트렌스미션
고 정밀도 SDE3 슬유잉 드라이브 기술
다수 드라이브는 모멘트를 기울이는 전송과 더불어 굴대이고 반경 방향 하중들의 동시발생 전송을 위해 사용됩니다. 기어와 수력이거나 전동 드라이버와 완전히 밀폐 함체를 메싱하면서, 슬유잉 운전은 봉투 웜으로 구성됩니다. 우리의 시리즈의 모두는 장고꼴웜기어장치로 설계됩니다.
드라이브를 비트는 SDE 모델의 기술 데이터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
애플리케이션
이원축 슬루잉 드라이브는 이원축 태양 추적자들, 일광 반사 장치, 타워 열 집중된 발전기, 집중된 광기전 (CPV), 접시 발전기와 위성 안테나에서 사용됩니다.
1. 이원축 태양추적 시스템을 요구하는 드라이브를 비틀기
2. 위성 트랙킹 체제을 요구하는 드라이브를 비틀기
3. 정광 PV 추적시스템을 요구하는 드라이브를 비틀기
Ｑ＆Ａ
1. 어떻게 고르면 됩니까?
필요한 모터의 바퀴 직경 사이즈, 폭, 전압, 동력과 무부하 속도를 상세화하세요.
2. 나는 사전에 품질과 시장을 시험하기 위해 샘플을 취할 수 있습니까?
확실히, 우리의 품질과 서비스를 시험하기 위해 샘플을 취하도록 환영받습니다.
3. 샘플을 위한 전체 비용이 무엇입니까?
총 샘플 cost= 견본 경비 + 화물
우리는 당신이 적당한 기어 들 모우터를 선택하는 후에 당신에게 최고 발송 비용을 줄 것입니다
4. 어떻게 당신이 샘플을 수송합니까?
고려중인 샘플 수량은 크지 않습니다, 우리가 EMS, TNT 또는 페덱스에 의해 선박 샘플을 지원합니다
5. 당신의 최소 명령량이 무엇입니까?
샘플 뒤에 있는 10개 세트는 확인했습니다
6. 당신의 배달 시간이 무엇입니까?
다음이 표준 동안 시험합니다 7 일 이내에 ; 다음이 뱃치를 위해 명령합니다 25 일 이내에.
