제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE3" |
|---|---|---|---|
| 기어 비율: | 31:1 | 효율: | 40% |
| 색: | RAL 9006 또는 요청 시 | 애플리케이션: | 단일축 태양 추적자들 |
| 원래 장소: | 창주, 중국 | 부호기: | 예 |
| 강조하다: | 태양 추적자들 웜 기어 다수 드라이브,행성 기어 들 모우터 웜 다수 드라이브,42CrMo 웜 기어 다수 드라이브 |
||

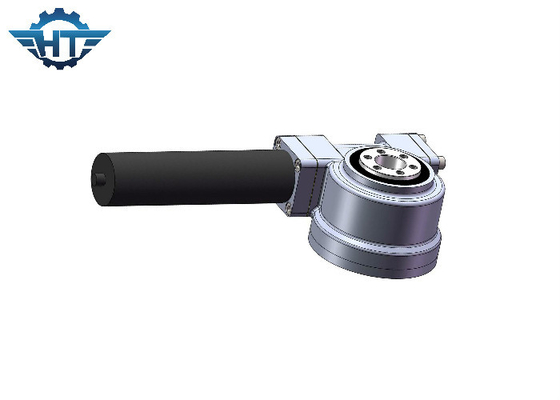

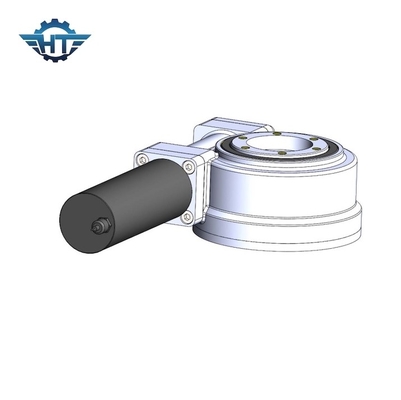

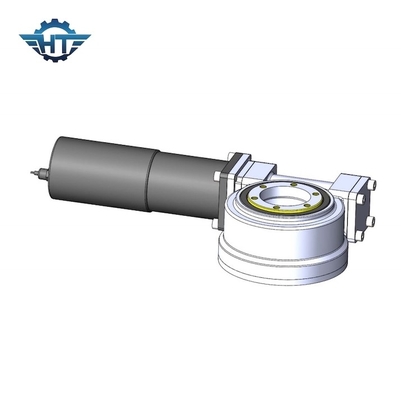

SE1 작은 웜 기어 다수는 단일축 태양 추적자들을 위한 유성 기어 모터로 구동합니다
작은 웜 기어 다수 드라이브 기술
슬유잉 드라이브를 위해, 둘다 정규적이어서 만나는 것이 모델들 60명 이상을 가지고 1 내지 25로부터 이용가능한 11 다른 크기와 PV, CPV와 태양 화력 추적 분야의 정확 트래킹 요구가 있습니다. 행투오는 엄격한 품질 관리 시스템을 도입하는 것을 합니다, 한편, 우리가 ISO9001-2008 품질 시스템 인증을 통과했습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
자동차 선택
선택적인 항목 : 브루시드 DC는 홀 센서, 브러시리스 직류 기어 들 모우터, AC Motor(220V/380V), 부호기와 함께 (12V/24V/48V)를 자동차로 나릅니다.
설치
SE1 슬유잉 드라이브는 수직적으로, 수평적으로 모두 설치될 수 있었습니다.
그것은 수평적으로 상향인 슬루잉 드라이브를 더 나은 보호를 위한 태양이거나 메신리 적용에 탑재하도록 충고받습니다. 필요하다면, 그것은 또한 수직적으로 탑재되지만, 추가의 지지자들을 필요로 할 수 있었습니다.
