제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE21" |
|---|---|---|---|
| 기어 비율: | 125:1 | 정격 출력 회전력: | 16 크킨텀 |
| 토크를 기울이기: | 205 크킨텀 | 효율: | 40% |
| 색: | RAL 9006 또는 요청 시 | ||
| 강조하다: | SE 21 웜 기어 다수 드라이브,고토크 웜 기어 다수 기어박스,50Mn 웜 기어 다수 드라이브 |
||

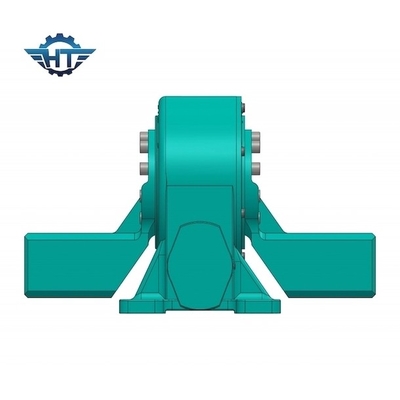

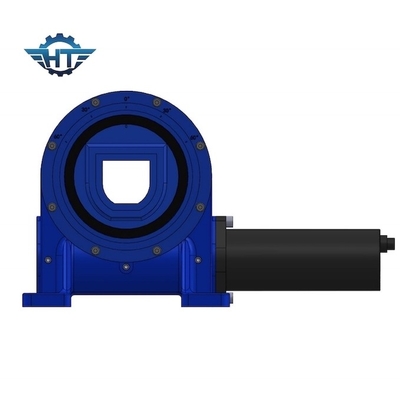

로봇과 건설 기계을 요구하는 SE21 고토크 속도 저감기 웜 기어 다수 드라이브
웜 기어 다수 드라이브 데스크리피티온
원산지 : 치안스, 중국 (본토)
브랜드명 : 행투오
정적 굴대 평가 : 1600 나트
정적 광선 평가 : 640 나트
동적 굴대 평가 : 385 나트
동적 광선 평가 : 335 나트
조건을 붙이세요 : 새롭습니다
출력 토크 : 16 크킨텀
기어 비율 : 125:1
순간 토크를 기울이는 것 : 205 KN.m
홀딩 토크 :105 KN.m
모터 : 125CC,160CC,200CC 수력 원동기
제공된 애프터 서비스 : 해외로 기계류를 서비스할 수 있는 엔지니어들
행투오 슬유잉 드라이브와 선회 베어링 / 벨소리는 자동차 기중기, 근해 카르네, 굴삭기와 같은 건설 장비와 자동화 로봇공학 시스템을 위해 사용될 수 있습니다.
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
장점
1. 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 다중 치아 접촉, 높은 로드 내력
4. 셀프-로킹 기능
