제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | SE9 " |
|---|---|---|---|
| 애플리케이션: | 자동화 장비 | 정격 출력 회전력: | 4300Nm |
| 홀딩 토크: | 31000Nm | 토크를 기울이기: | 45000Nm |
| 효율: | 40% | 색: | RAL 9006 또는 요구되곤 대로 |
| 강조하다: | 수평선상 말 탄 웜 기어 다수 드라이브,4300 Nm 웜 기어 다수 드라이브,서보 모터 웜 기어 다수 드라이브 |
||

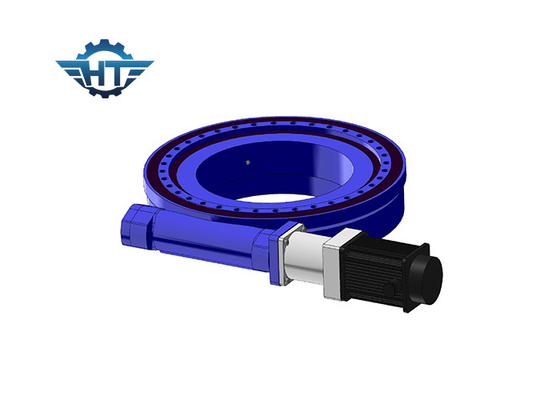

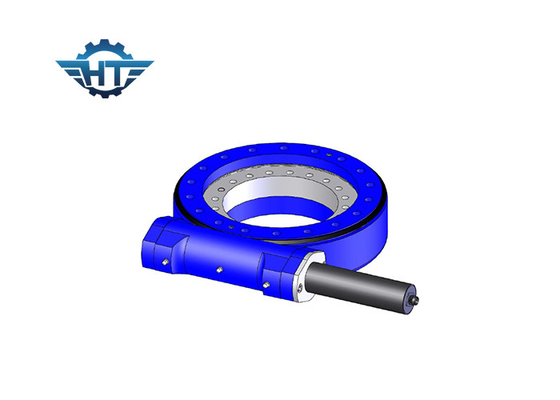

SE9 수평선상 말 탄 모델 웜 기어 다수는 자동화 장비를 위한 서보 모터로 구동합니다
SE9 수평선상 말 탄 다수 드라이브 기술
웜 드라이브는 안정성, 신뢰성을 보증하기 위해 높은 로드 능력과 경사 모멘트 토크를 가지고 있는 웜 기어 드라이브의 더 높은 내마모성입니다고 잘 수행하는. 웜 드라이브는 또한 더 높은 트랙킹 정확한 분야가 가능합니다.
1. 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 다중 치아 접촉, 높은 로드 내력
4. 셀프-로킹 기능
SE 시리즈의 성능 파라미터
| SE 모델 성능 파라미터 | ||||||||||||
| 모델 |
정격 출력 (N.m을) 회전시키세요 |
틸팅 토크 (N.m) |
보유 토크 (N.m) |
굴대입니다 로드 (kN) |
광선의 로드 (kN) |
비율 | 효율 |
정확성 (급) |
IP |
일하는 테프. (C) |
본인- 로킹 |
중량 (킬로그램) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | 예 | 204 |
SE9 성능 파라미터
| 모형을 만드세요 : | 수평선상 9 인치 웜 드라이브 |
| 정격 출력 회전력 : | 4300 Nm |
| 틸팅 토크 : | 45000 Nm |
| 축상의 부하 : | 340 나트 |
| 경하중 : | 130 나트 |
| 홀딩 토크 : | 31000 Nm |
| 효율 : | 40% |
| 정확성 : | ≤0.1 ' |
| 자기 로킹 : | 예 |
| 중량 : | 49 킬로그램 |
