제품 상세 정보:
|
| 모델: | 5 인치 | 기어 비율: | 37:1 |
|---|---|---|---|
| 애플리케이션: | 비스듬한 태양추적 시스템 | 입력 전원: | DC / AC |
| 입력 속도: | 0-1 rpm | 재료: | 무쇠 |
| 장착 위치: | 누구 | 소음 수준: | ≤50db |
| 강조하다: | slew drive motor,slewing ring gear |
||

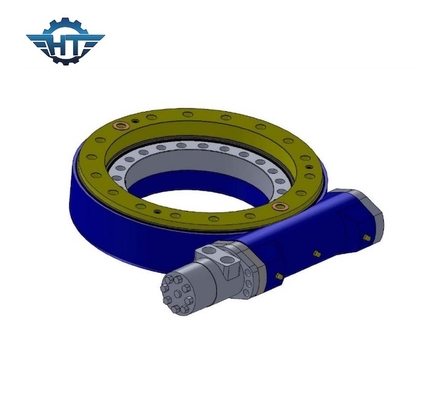

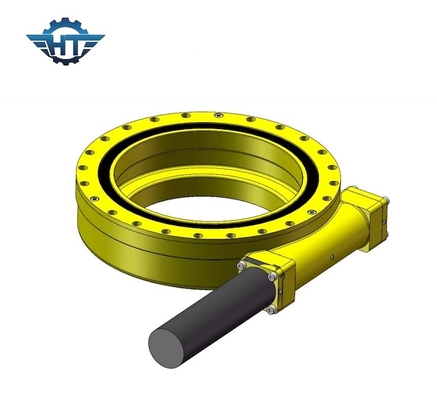

CE가 비스듬한 태양추적 시스템에 대해 인증된 채로 드라이브 트렌스미션을 비트는 SE5 수평식
SE5 슬유잉 드라이브 기술
다수 웜 드라이브 시스템은 선회 링, 밑창판과 웜으로 구성되는 촘촘하게 건축된 단위입니다. 이 유닛은 선회 링과 웜의 장점을 하나의 장치로 이끕니다.
그것은 복합 하중을 취급할 수 있는 연속적이거나 주기적 움직임과 슬로우 순환을 요구하는 적용에 적합합니다. 제품은 전기이거나 수력 모터를 연결하는 것뿐만 아니라 전체 시스템을 장비에 연결하기 위한 표준 차원과 함께 있습니다.
그것의 경도, 고강도와 다른 언급된 장점 때문에, 웜 드라이브 시스템은 큰 해양 포털 운반트럭의 휠 유닛에, 모바일 조립체 플랫폼, 위성 시스템, 견인 차량 위의 수량 부하 크레인, 작은 해양 크레인, 신장가능 회전하는 사다리와 같은 변화하는 장비에서 사용됩니다.
드라이브 모델을 비트는 SE의 매개 변수
| SE 모델 성능 파라미터 | ||||||||||
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 홀딩 토크 | 축상의 부하 | 경하중 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | N.m | 나트 | 나트 | 급 | 예 | 킬로그램 | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
