제품 상세 정보:
|
| 재료: | QT | 모델: | VE6 |
|---|---|---|---|
| 기어 비율: | 51:1 | 정격 출력 회전력: | 6120Nm |
| 홀딩 토크: | 45000 Nm | 토크를 기울이기: | 5000 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 강조하다: | 6 Inch Solar Slew Drive,IP66 Protection Solar Slew Drive,Solar Trackers Slew Drive |
||

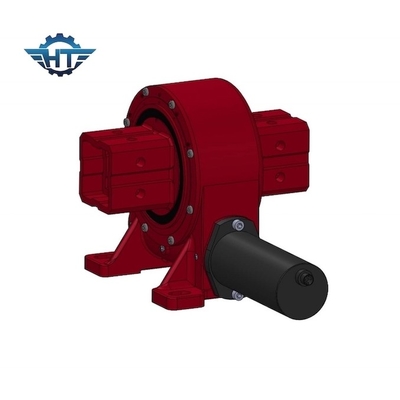

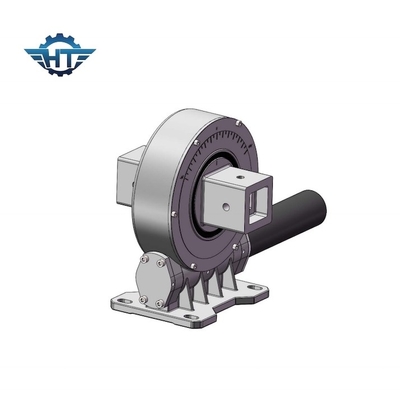

6 인치는 태양 트래킹 시스템에 대해 IP66 보호로 튜브 관경 태양 추적자 드라이브를 특별주문했습니다
드라이브 기술을 비트는 주문 제작된 튜브 관경
6 인치 수직 다수 드라이브는 수직적으로 탑재됩니다, 그것이 특히 서쪽으로 동쪽을 위한 태양을 향하여 추적하는 것을 필요로 한 평평한 단일축 태양추적 시스템을 위해 설계됩니다. 수직 다수 드라이브의 정확히 회전은 메커니즘이 완전히 추적할 수 있게 허락합니다. 이런 종류의 수직 슬유잉 드라이브는 모래시계 메커니즘을 통합시키는 최신 기술을 사용하여 제조됩니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 이 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
