제품 상세 정보:
|
| 모델: | VE9 슬유잉 환원제 | 특징: | 반대 셀프 록 |
|---|---|---|---|
| 비율: | 61:1 | 애플리케이션: | 현명한 트래킹 시스템 |
| 드라이버 전압: | 12V, 24V, 48V, 220V, 230V | IP은 분류됩니다: | IP66 |
| 색: | 요청된 것으로 | 능률: | 40% |
| 강조하다: | 한 개의 수직 슬루잉 구동 모터,슬유잉 구동 모터 48V,드라이브를 비트는 48V 태양 추적자 |
||

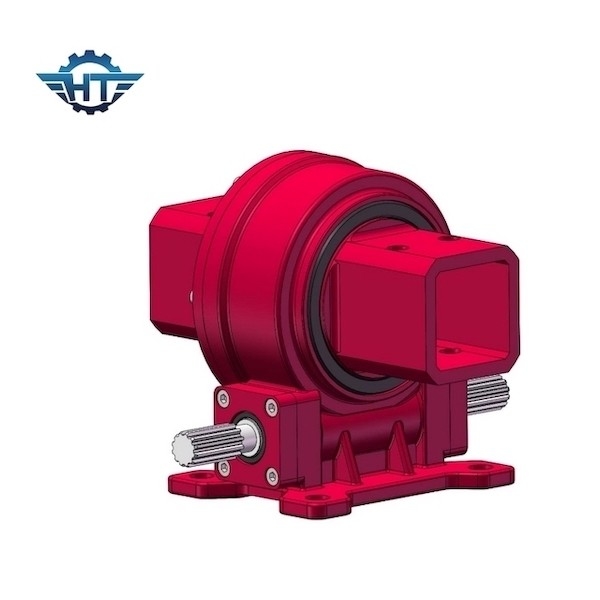

연동제 1 주축 현명한 태양추적 시스템을 위한 9 인치 한 개의 수직의 선회 장치
VE9 수직 다수 드라이브 트렌스미션 기술
기어 하강기는 감속의 목적을 달성하기 위해 모든 수준의 기어장치 전송을 사용합니다. 환원제는 모든 수준에 기어 페어로 구성됩니다. 예를 들면, 작은 기어는 감속의 특정 목정을 달성하기 위해 큰 기어를 운전하는데 사용될 수 있고 그리고 나서 다단계 구조가 사용됩니다. 속도는 매우 감소될 수 있습니다.
VE9 수직 디자인은 가장 큰 행투오 슬유잉 드라이브 이 있는 밝은 곳입니다, 수직 디자인이 주로 태양 추적자 시스템을 위해 사용됩니다, 전체 시스템의 비용을 줄이면서, 특수 구조물이 단일축 태양추적 시스템 브라켓의 복합 구조를 단순화합니다, 수직 디자인이 태양열 추적자 시장에서 더 경쟁적인 역할을 하고 있습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
애플리케이션
일광 반사 장치와 집중된 광기전 (CPV)와 같은 이중 축 슬루잉 드라이브스아레 이중 축 태양 추적자들을 위한 가장 공통 슬유잉 구동 어플리케이션과 위성 또는 레이더반사기. 다른 애플리케이션은 자동차 승강기와 로봇 암 포지셔너와 무대 설비를 포함합니다.
SDE 이중 축 포지셔너 상술
