제품 상세 정보:
|
| 재료: | 50Mn, 42CrMo | 모델: | VE9 |
|---|---|---|---|
| 기어 비율: | 61:1 | 정격 출력 회전력: | 7320 Nm |
| 홀딩 토크: | 55000Nm | 토크를 기울이기: | 16300 Nm |
| 효율: | 40% | 애플리케이션: | PV 추적 시스템 |
| 강조하다: | hydraulic slew motor,slewing gear |
||

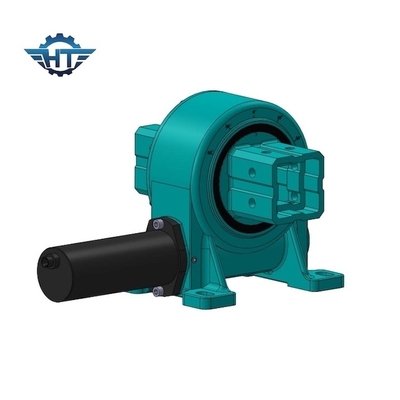

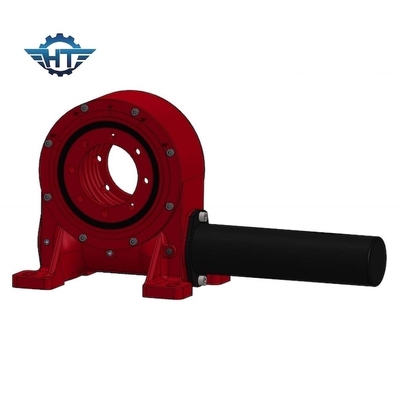

110 밀리미터 케케묵은 출력 VE9 태양이 다수 드라이브, PV 트래킹 시스템을 위한 쉬운 말 타고 유지관리
케케묵은 출력 VE9 태양 다수 드라이브 기술
웜 기어 슬루잉 드라이브는 가장 비용 효율적인 것 단일축 PV 추적자들을 위한 최적 솔루션입니다. 그들은 30이지 연도 필드 사용 시간 동안 설계되고, 시험되고, 정확도와 성능에 대하여 보증됩니다.
단지 가장 높은 수준의 에너지를 발생시킬 수 있는 고정된 PV 추적자들과 비교해서 태양이 패널에 최적 각도에 있을 때, PV 추적자들은 일출부터 일몰까지 태양으로 직접적으로 향할 수 있었습니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 251 킬로그램 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
장점
1. 실패를 제어하는 소프트웨어의 / 드라이브 안에 있는 하드 리미트가 케이스에 넣는 회전 ±60', 단단한 스톱
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
