제품 상세 정보:
|
| 재료: | 무쇠 | 모델: | 9 인치 |
|---|---|---|---|
| 기어 비율: | 61:1 | 효율: | 40% |
| 정확합니다: | ≤ 0.1 | 주축: | 수직 싱글 |
| 색깔: | 요구됩니단 대로 | 홀딩 토크: | 30800 Nm |
| 강조하다: | solar slew drive,slewing drive for solar tracking system |
||

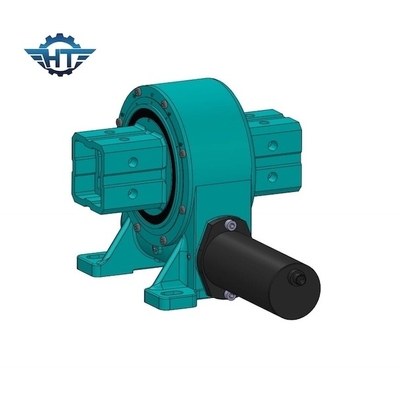

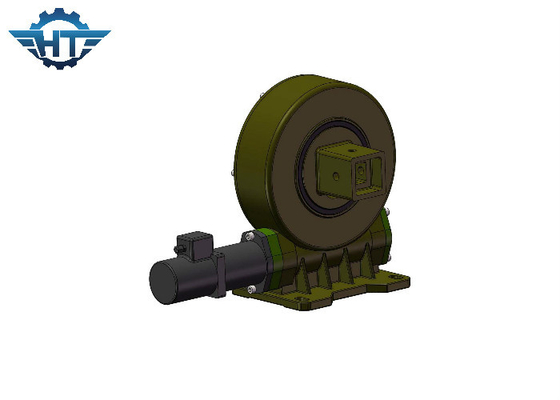

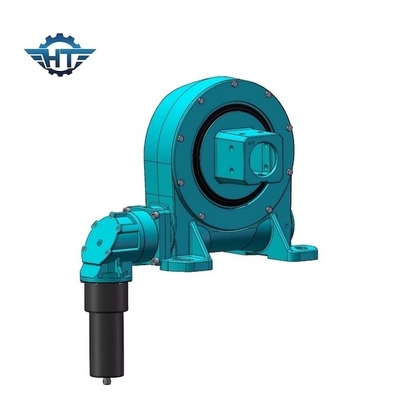

평평한 단일축 태양 추적자를 위한 버티카 웜 드라이브 다수 벨소리 IP66 보호 그레이드
웜 드라이브 다수 벨소리 기술
선회 장치는 움직임을 양쪽 한 개의 이중 축 태양 추적자들에 지지함으로써 태양열 시설을 더 효과적이고 유리하게 하는 것을 돕습니다. 거대한 태양추적 시스템을 이동하는 것 양쪽 다엽기 로드-홀딩과 회전 토크를 제공하는 슬유잉 기어박스를 요구합니다. 다수의 치아를 종사하는 슬유잉 드라이브는 더 많은 접촉과 높고 강한 토크를 제공합니다.
VE 모델 성능 파라미터
| VE 모델 성능 파라미터 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (kN.m) | 틸팅 토크 (kN.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 효율 |
정확성 (급) |
IP | 일하는 tep(C) | 자기 로킹 | 중량(KG) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 12 킬로그램 |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 18 킬로그램 |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 32 킬로그램 |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 28 킬로그램 |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 52 킬로그램 |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 65 킬로그램 |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 88 킬로그램 |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 135 킬로그램 |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 | 192 킬로그램 |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | 예 |
251 킬로그램 |
애플리케이션
태양열 산업을 위한 슬유잉 드라이브 태양 추적자들.
그들이 더 많은 일조권을 얻고, 더 많은 힘을 발생시키도록 태양 주축 추적자들은 태양 전지판을 이동합니다. 그들은 단일축 또는 이원축일 수 있습니다.
태양열 산업 지원을 위한 우리의 맞춤형 솔루션은 효율적이고 비용 효율적 방식으로 태양의 전력을 이용합니다. 우리의 슬유잉 드라이브와 웜 기어 드라이브는 소규모 포장물에서의 동적인 가장 높은 것과 정지 토크 부하 용량을 전달합니다. 지향 정밀도가 비판적인 응용에서, 우리의 더블-엔베로핑 웜 기어 기술은 절대 제로 반발이 이용 가능하, 정확성과 정확도를 제공합니다.
최대 기어 토크와 가장 매끄러운 회전을 위한 글로보이드 웜 기술로 동력이 공급됩니다. 다수 구동 어플리케이션은 또한 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 부착, 오일 툴 장비, 해양 크레인, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트, 풍력 에너지, 위성, 로봇 등을 포함합니다.
