제품 상세 정보:
|
| 종류: | 슬유잉 드라이브 | 소재: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 적용: | 태양열발전시스템 | 보증: | 10년 |
| 색상: | 고객은 요구했습니다 | 크기: | 3 인치 - 25 인치 |
| 모터: | 24v | 특징: | 장수 |
| 강조하다: | slewing drive for solar tracking system,solar tracker drive |
||

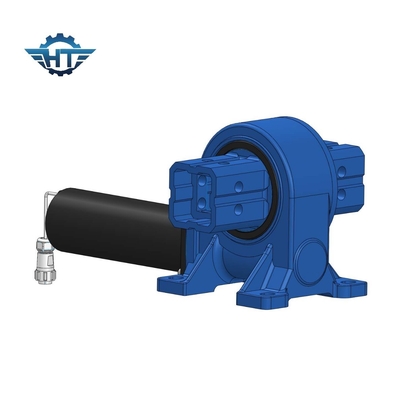

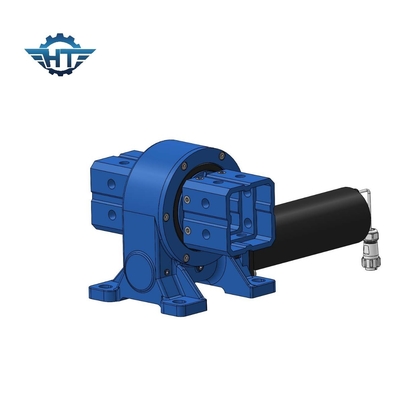

수직 VE5 소 스레드 드라이브 모터는 센서 시스템과 일치 할 수 있습니다.
작은 스레드 드라이브 설명
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiency여기에는: 스레드 드라이브, 모터 (DC, 스테퍼, 세로, 행성 기어 모터, 푸시 막대 모터 등), 워크 기어, 센서 시스템 등이 포함됩니다.
1평평 한 축 연결
30도 이하의 위도와 12도 이하의 지각에 적합합니다.
2. 기울기 단일 축 연결
중위에서 높은 위도에 적합한 토양은 대략 평평해야 합니다.
3- 기울기 단축 단위
중간에서 높은 위도에 적합합니다.
4이중 축
수직 스레드 드라이브 성능 매개 변수
| 모델 | 비율 | 정차 출력 토크 | 기울기 토크 | 축적 부하 | 방사선 부하 | 유지 토크 | 효율성 | 정확성 | 자동 잠금 | 무게 |
| N.m | N.m | kN | kN | N.m | 학위 | 네 | 1kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
| 5인치 | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
| 7인치 | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
| 8인치 | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
| 9인치 | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
| 12인치 | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
| 14인치 | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
| 17인치 | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
| 21인치 | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
| 25인치 | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
특징
10~180°에서 회전
2. 왼쪽 또는 오른쪽에서 운전 모터를 연결
3공장 전에 기름 가득
4간단한 설치
5유지보수 부족
6이 기어 는 자 로 잠금 됩니다. 따라서 브레이크 는 필요 없습니다.
7높은 뒷받침 토크, 수직 설치에 적합
